Produktinformation

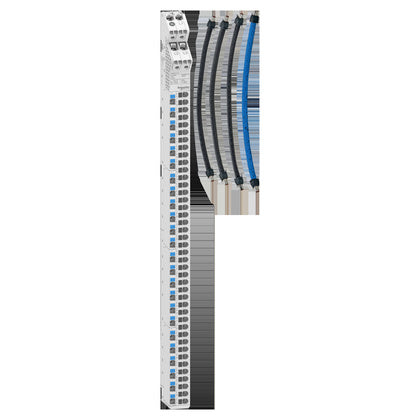

Verikalt distributionsblock, Acti9 VDIS, med kablar, 3P+N, 160 A, 250/440 V AC, anslutningar 3x14 + 24 för neutralledare
Detta Acti9 VDIS-tillbehör är ett 4-poligt vertikalt distributionsblock. 4 flexibla 380 mm långa kablar ingår i blocket. Den har totalt anslutningar för 66 utgående kablar och är försedd med plintanslutning för inkommande matning. Den är avsedd för 3P+N och de 66 anslutningarna fördelas med 14 hål för varje fas och 24 hål för neutralledare. Terminalerna är förskjutna för att förenkla anslutningen. Ue-märkspänningen är 440VAC och In-märkströmmen är 160A. Driftsfrekvensen är 50Hz eller 60Hz. Ui-märkspänningen är 500VAC. Uimps nominella impulsmotståndsspänning är 6kV. Terminalanslutningen för inkommande matning är av tunneltyp och tillåter kablar från 10 mm² upp till 35 mm². Den tryckbara fjäderanslutningen för utgående kablar tillåter styva kopparkablar från 1,5 mm² upp till 10 mm², tvinnade kopparkablar från 4 mm² upp till 16 mm² och flexibla med eller utan hylsa kopparkablar från 1,5 mm² upp till 16 mm². Den är monterbar på DIN-skena. Måtten är (B) 95 mm x (H) 730 mm x (D) 71,5 mm. Produktens vikt är 2.040 kg.
