Produktinformation

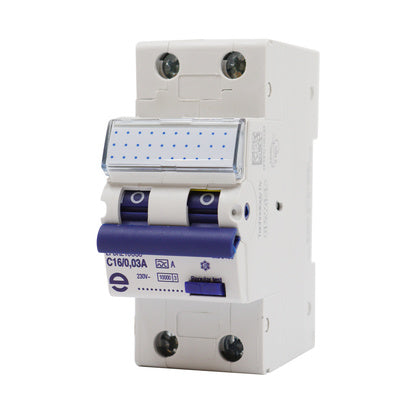

Personskyddsbrytare 2-polig C-karaktäristik 16A 30mA
Personskyddsbrytare (jordfelsbrytare med inbyggt överströmsskydd)
2-polig med båda polerna fullt säkrade för använding i både elnät med 1-Fas+N 230VAC samt 2-Fas 230VAC. Valfri anslutning av Fas och N och matning kan göras antingen under och ovanifrån. Vid matning underifrån kan det göras med fasskena av gaffelmodell.
Upfyller kraven för jordfelsskyd och säkringsskydd i och för mobila utrustrningar. För upp till 10kA kortslutningsström . Försedd med lucka för individuell märkning. Kan utrustas med Hjälp- & signalkontakt.
Felindikering vid utlöst apparat. Serien passar fysiskt och designmässigt tillsammans med övriga minibrytare och jordfelsbrytare i Gewiss produkt program.
Tillverkare
Eldon Installation
Tillv.art.nr
EPBR216C30
EAN
8034035630743
Serie
Personskyddsbrytare 2-polig C-karaktäristik 16A 30mA
Kategori
Personskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2024-07-05
Informationsplikt enligt REACH
Nej
UNSPSC
39121500
Lista
21
Förlängd ansvarstid enligt ALEM-09
N
Leverantörens typbeteckning
EPBR216C30
Personskyddsbrytare (RCBO)
Anslutningsbar ledararea mångtrådig
0.75 till 35
mm²
Anslutningsbar ledararea entrådigt
0.75 till 35
mm²
Kapslingsklass (IP)
IP20
Version med skydd mot felutlösning
Nej
Inbyggnadsdjup
72
mm
Bredd i antal modulmellanrum
2
Omgivningstemperatur under drift
-25 till 60
°C
Föroreningsgrad
2
Överspänningskategori
3
Med förreglingsfunktion
Nej
Parallell omkoppling neutralledare
Ja
Utlösningskarakteristik
C
Frekvens
50/60 Hz
Spänningstyp
AC
Överspänningsströmkapacitet
0.25
kA
Avbrytskarakteristik
Ej fördröjd
Nominell kortslutningskapacitet lcn (EN 61009-1)
10
kA
Nominell kortslutningsbrytkapacitet IEC 60947-2
15
kA
Nominell kortslutningskapacitet (EN 61009)
10
kA
Förlusteffekt
2.28
W
Strömbegränsningsklass
3
Läckströmstyp
A
Monteringsmetod
DIN-skena
Nominell felström
0.03
A
Märkström
16
A
Impulsskydd märkspänning Uimp
4
kV
Nominell isolationsspänning
500
V
Märkspänning
230
V
Antal avsäkrade poler
2
Antal poler (totalt)
2
