Produktinformation

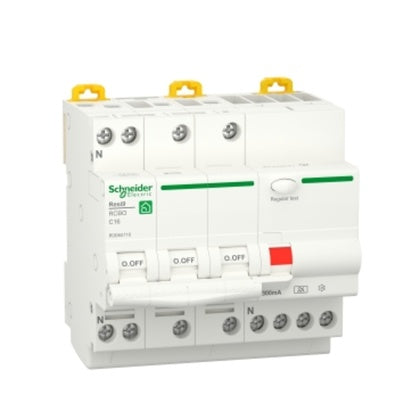

Personskyddsbrytare (RCBO), Resi9 XB, 3P+N, 16 A, C-kurva, 300 mA, klass A, brytförmåga 6 kA vid 400 V AC
Denna Resi9-produkt är en normmonterad jordfelsbrytare med kortslutnings och överströmsskydd (RCBO). Det är en 3P+N-brytare med 3 skyddade poler, 16A In märkström och utlösningskurva C. Jordfelsskyddsklassen är A-typ med en känslighet på 300mA. Jordläckageskyddets tidsfördröjning är momentan. Icn-klassad brytförmåga vid kortslutning är upp till 6000A i enlighet med standard EN/IEC 61009-2-1. Denna produkt skyddar mot kortslutning, kabelöverbelastning, elektriska stötar genom indirekt kontakt och brandrisker. Det ger en säker och pålitlig lösning för kommersiella och industriella applikationer med hög brytkapacitet. Denna produkt uppfyller standarderna EN/IEC 61009-2-1 och EN/IEC 61009-1. Den elektriska uthålligheten är upp till 7 500 cykler och den mekaniska uthålligheten är upp till 20 000 cykler. Denna effektbrytare har kontaktlägesindikator och har även PÅ/AV-indikering i vippan. Den har kabelanslutning av tunneltyp upptill och nedtill. Anslutningen tillåter solida kopparkablar med tvärsnittsarea mellan 1mm² och 16mm² samt flexibla kopparkablar med tvärsnittsarea mellan 1mm² och 10mm². Det går även att ansluta med terminalstift mellan 1mm² och 10mm². Ue-märkdriftsspänningen är upp till 400VAC med en arbetsfrekvens på 50Hz. Ui-märkisolationsspänningen är upp till 400V. Uimps nominella impulsmotståndsspänning är 4kV. Överspänningskategorin är 3. Den är avsedd att monteras på DIN-skena i normcentral. Måtten är (B) 90 mm x (H) 91 mm x (D) 72,5 mm. Produktens färg är vit (RAL 9003) och vikten är 500g. Föroreningsgraden är 2. Åtdragningsmomentet för anslutningen är 2N.m (upptill eller nedtill) med PZ2 skruvmejseltyp. Avisoleringslängden är 13 mm (upptill eller nedtill). Enlig IEC 60529-standarden är IP-skyddsgraden IP20 och IP40 monterad i normkapsling. Driftstemperaturen är från -25°C till +40°C.
