Produktinformation

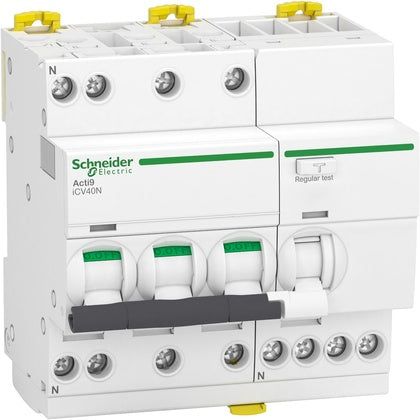

Personskyddsbrytare, Acti9 iCV40N, 3 P+N, 10 A, C-kurva, 30 mA, klass ASI
iCV40 är en undergrupp till Acti9, precis som iC60. iCV40, iC40 och iC60 har gemensamma tillbehör som tex hjälp och signalkontakter, shuntutlösare, underspänningsutlösare mm. Även iCV40 har VisiTrip och VisiSafe indikeringar för en trygg och säker installation. Fasskenor för iCV40 är samma som för dvärgbrytare iC40 samt ljusbågsdetektor AFDD.
Tillverkare
Schneider Electric
Tillv.art.nr
A9DF3710
EAN
3606481328830
Serie
Acti9
Kategori
1+N Kar C
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
3.6003 kgCO2e/st
EPD/PEP dokument
EPD
SVCH Substance 3
1,3-propanesultone 1,2-oxathiolane 2,2-dioxide
SVCH Substance 2
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
Acti9
UNSPSC
39121614
Lista
21
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
A9DF3710
Personskyddsbrytare (RCBO)
Anslutningsbar ledararea mångtrådig
1 till 10
mm²
Anslutningsbar ledararea entrådigt
1 till 16
mm²
Kapslingsklass (IP)
IP20
Version med skydd mot felutlösning
Ja
Inbyggnadsdjup
44
mm
Bredd i antal modulmellanrum
5
Omgivningstemperatur under drift
-25 till 60
°C
Föroreningsgrad
3
Överspänningskategori
3
Med förreglingsfunktion
Ja
Parallell omkoppling neutralledare
Ja
Utlösningskarakteristik
C
Frekvens
50/60 Hz
Spänningstyp
AC
Överspänningsströmkapacitet
3
kA
Avbrytskarakteristik
Ej fördröjd
Nominell kortslutningskapacitet lcn (EN 61009-1)
6
kA
Nominell kortslutningskapacitet (EN 61009)
6
kA
Förlusteffekt
9.5
W
Strömbegränsningsklass
3
Läckströmstyp
A
Monteringsmetod
DIN-skena
Nominell felström
0.03
A
Märkström
10
A
Impulsskydd märkspänning Uimp
4
kV
Nominell isolationsspänning
440
V
Märkspänning
400
V
Antal avsäkrade poler
3
Antal poler (totalt)
4
