Produktinformation

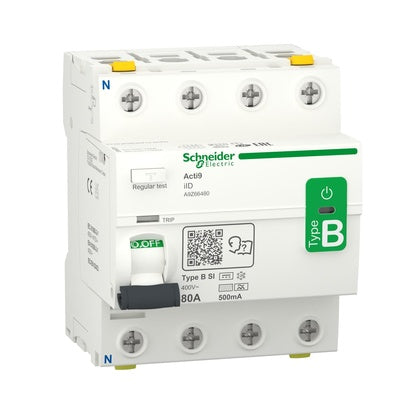

Jordfelsbrytare, Acti9 iID, 4 P, 80 A, 500m A, 400 V AC, klass B-SI
Jordfelsbrytare typ B-SI används i applikationer där likström förekommer. Det kan vara tex drifter som kranar, liftar, Hissar, HVAC samt pumpar. Märkspänning 400V, 50Hz. Norm: IEC/EN 61008-2-1, IEC/EN 62423, IEC 61543, VDE 0664.
Tillverkare
Schneider Electric
Tillv.art.nr
A9Z66480
EAN
3606489502928
Serie
Acti9
Kategori
4-pol Typ B och F Jordfelsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
5.6518 kgCO2e/st
EPD/PEP dokument
EPD
SVCH Substance 2
Boroxid, Diboron trioxide
SVCH Substance 1
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Accepteras
Serie
Acti9
UNSPSC
39121614
Lista
21
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
A9Z66480
Jordfelsbrytare (RCCB)
Enhetens djup
73
mm
Enhetens höjd
88
mm
Explosionssäker
Nej
Enhetens bredd
72
mm
RAL-nummer (liknande)
9003
Färg
Vit
Anslutningsbar ledararea entrådigt
1 till 35
mm²
Anslutningsbar ledararea mångtrådig
1 till 25
mm²
Föroreningsgrad
3
Omgivningstemperatur under drift
-25 till 60
°C
Inbyggnadsdjup
44
mm
Bredd i antal modulmellanrum
4
Kapslingsklass (IP)
IP20
Tillsatsanordningar möjliga
Ja
Frekvens
50 Hz
Med förreglingsfunktion
Nej
Spänningstyp
AC
Överspänningsströmkapacitet
3
kA
Korttidsfördröjd utlösning
Nej
Selektivt skydd
Nej
Läckströmstyp
B
Monteringsmetod
DIN-skena
Förlusteffekt
6.68
W
Impulsskydd märkspänning Uimp
6
kV
Nominell isolationsspänning
500
V
Nominell felström
0.5
A
Märkström
80
A
Märkspänning
400
V
Antal poler
4
