Produktinformation

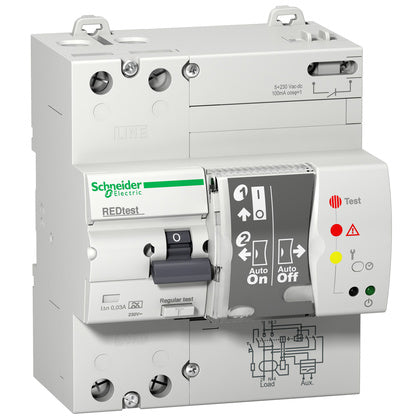

Jordfelsbrytare (RCCB), Acti9 REDtest, 2 P, 25 A, 30 mA, klass A, med självtest utan avbrott och med självåterställning
Denna Acti9 REDtest är en normmonterad jordfelsbrytare (RCCB) med självåterställning samt regelbundna självtest utan att kretsen bryts. Det är en 2P brytare med 25A In märkström, 30mA jordfelskänslighet och klass A. Denna produkt skyddar mot brand och elektriska stötar genom direkt eller indirekt kontakt. Den kopplar bort elektriska kretsar som redan är skyddade mot överbelastning och kortslutning. Den startar om automatiskt efter isolationstest av nedströms krets. Den används endast på TT och TN-S jordsystem. Acti9 REDs och REDtest-versionerna är dedikerade till tertiära, industriella och infrastrukturtillämpningar men även för otillgängliga fastigheter samt fastigheter som är obemannade stora delar av året som tex sommar- och fjällstugor. Denna produkt är kompatibel med standard EN 50557 / EN 63024. Den (Im/I?m) nominella brytnings- och kortslutningskapaciteten är 630A. Den (Inc/I?c) villkorade märkkortslutningsströmmen är 6kA. Den har en mekanisk uthållighet som går upp till 1000 cykler. Ue-driftspänningen är 230VAC. Ui-märkspänningen är 500VAC. Uimps nominella impulsmotståndsspänning är 4kV. Frekvensen är 50Hz. Den är monterbar på DIN-skena. Bredden i 9 mm delning är 10, dvs 5 normoduler. Måtten är (B) 89,2 mm x (H) 115 mm x (D) 79,5 mm. Vikten är 0,37 kg. Enligt IEC 60529-standarden är skyddsklassen IP20 och IP40 monterad i normkapsling. Drifttemperaturen är mellan -5°C till 40°C och förvaringstemperaturen är mellan -20°C till 60°C.
