Produktinformation

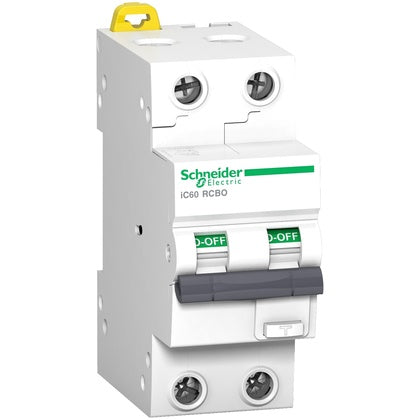

Personskyddsbrytare (RCBO), Acti9 iC60, 2 P, 16 A, C-kurva, 10 kA, 30 mA, klass A
Personskyddsbrytare iC60 RCBO 2Pol C kurva, märkström 16A, felström 30mA, brytförmåga 10kA, utförande A-klass. Personskyddsbrytarna är av A-klass typ och har 2 skyddade poler vilket innebär att de kan användas i alla typer av nät. Indikering på om den löst ut på grund av jordfel eller överström/kortslutning skergenom att vippan faller ned i frånläge. På fronten finns en testknapp med vilken man regelbundet bör kontrollera att personskyddsbrytaren fungerar på korrekt sätt.
Tillverkare
Schneider Electric
Tillv.art.nr
A9D17216
EAN
3606481157256
Serie
Acti9
Kategori
Personskyddsbrytare
Tekniska specifikationer Produktens tekniska egenskaper
Personskyddsbrytare (RCBO)
Antal poler (totalt)
2
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
Acti9
UNSPSC
39121614
Lista
21
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
A9D17216
Personskyddsbrytare (RCBO)
Anslutningsbar ledararea mångtrådig
1 till 25
mm²
Anslutningsbar ledararea entrådigt
1 till 35
mm²
Kapslingsklass (IP)
IP20
Version med skydd mot felutlösning
Nej
Inbyggnadsdjup
45
mm
Bredd i antal modulmellanrum
2
Omgivningstemperatur under drift
-25 till 60
°C
Föroreningsgrad
2
Överspänningskategori
3
Med förreglingsfunktion
Nej
Parallell omkoppling neutralledare
Nej
Utlösningskarakteristik
C
Frekvens
50 Hz
Spänningstyp
AC
Överspänningsströmkapacitet
0.25
kA
Avbrytskarakteristik
Ej fördröjd
Nominell kortslutningskapacitet lcn (EN 61009-1)
10
kA
Nominell kortslutningsbrytkapacitet IEC 60947-2
15
kA
Nominell kortslutningskapacitet (EN 61009)
10
kA
Förlusteffekt
2.28
W
Strömbegränsningsklass
3
Läckströmstyp
A
Monteringsmetod
DIN-skena
Nominell felström
0.03
A
Märkström
16
A
Impulsskydd märkspänning Uimp
4
kV
Nominell isolationsspänning
500
V
Märkspänning
230
V
Antal avsäkrade poler
2
