Produktinformation

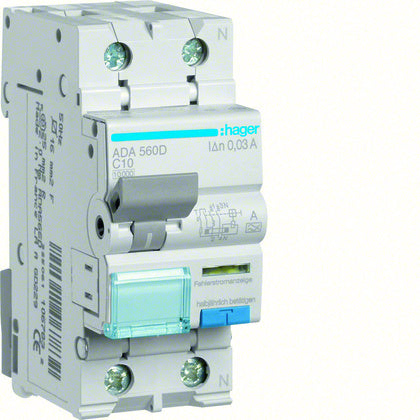

Personskyddbrytare, 1 polig med nolla, 10A C-karakteristik, 10kA, 30mA, typ A
Personskyddsbrytare ADA560D (E-nr:2163850) även kallad personskyddsautomat är en kombination av jordfelsbrytare och minibrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 10A med C-karakterisk och har en brytförmåga på 10kA samt en felström på 30mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning. En allpolig och säker brytning vid: Jordfelsström i anläggningen, Överlast, Kortslutning.
Tillverkare
Hager
Tillv.art.nr
ADA560D
EAN
3250611067818
Serie
Personskyddsbrytare
Kategori
1+N Kar C
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2024-06-27
Informationsplikt enligt REACH
Ja
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Undviks
Serie
Personskyddsbrytare
UNSPSC
39121600
Lista
21
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
ADA560D
Personskyddsbrytare (RCBO)
Anslutningsbar ledararea mångtrådig
1 till 16
mm²
Anslutningsbar ledararea entrådigt
1 till 25
mm²
Kapslingsklass (IP)
IP20
Version med skydd mot felutlösning
Nej
Inbyggnadsdjup
68
mm
Bredd i antal modulmellanrum
2
Omgivningstemperatur under drift
-25 till 40
°C
Föroreningsgrad
2
Överspänningskategori
3
Parallell omkoppling neutralledare
Ja
Utlösningskarakteristik
C
Frekvens
50 Hz
Spänningstyp
AC
Överspänningsströmkapacitet
0.25
kA
Avbrytskarakteristik
Ej fördröjd
Nominell kortslutningskapacitet lcn (EN 61009-1)
10
kA
Nominell kortslutningsbrytkapacitet IEC 60947-2
10
kA
Strömbegränsningsklass
3
Läckströmstyp
A
Nominell felström
0.03
A
Märkström
10
A
Impulsskydd märkspänning Uimp
4
kV
Nominell isolationsspänning
500
V
Märkspänning
240
V
Antal avsäkrade poler
1
Antal poler (totalt)
2
