Produktinformation

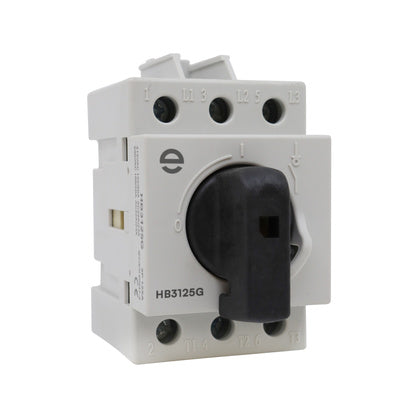

Last-och huvudbrytare med vred, 3-polig, 3 moduler, 125A AC22, 400V,
Kompakt och låsbar lastbrytare med vred som är utformad för att erbjuda en pålitlig funktion som huvudbrytare i bostadcentraler, fördelningar och automationsskåp. Brytaren är lättmanövrerad och konstruerad för att underlätta installation och användning.
Uppfyller aktuella IEC och EN standarder och kan enkelt monteras på DIN-skena eller skruvmonteras på en montageplåt.
Kan låsas i frånläge för säkert underhåll och även via modifiering i till läge.
Märkström AC21, AC22 vid 400/415V AC 125A
Märkström AC23 vid 400/415V AC 80A
Tillverkare
Eldon Installation
Tillv.art.nr
HB3125G
EAN
7333189023458
Serie
Last-och huvudbrytare med vred, 3-polig, 3 moduler, 125A AC22, 400V,
Kategori
Huvudbrytare och tillbehör
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2022-01-12
Informationsplikt enligt REACH
Nej
UNSPSC
39121500
Lista
21
Förlängd ansvarstid enligt ALEM-09
N
Leverantörens typbeteckning
136369
Lastfrånskiljare (AC)
Bredd i antal modulmellanrum
3
Djup
81
mm
Höjd
97
mm
Bredd
52
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP20
Med förmonterat kablage
Nej
Ledararea anslutning
6 till 50
mm²
Huvudströmkretsens anslutningssätt
Kabelklämma
Färg hus/kapsling/stomme
Grå
Materialkvalitet hus/kapsling/stomme
Övrigt
Material hus/kapsling/stomme
Plast
Kan spärras/låsas
Ja
Typ av kontrollelement
Vred
Färg på manöverelement
Svart
Lämplig för mellanmontage
Nej
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Lämplig för golvmontering
Ja
Apparatbyggsätt
Inbyggnadsapparat i fastmontageteknik
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
25
kA
Omkopplingseffekt vid 400 V
45
kW
Märkuteffekt vid AC-23, 400 V
45
kW
Märkkorttidsströmhållfasthet Icw
1.5
kA
Märkdrifteffekt vid AC-3, 400 V
45
kW
Märkström vid AC-21, 400 V
125
A
Märkström vid AC-23, 400 V
80
A
Märkström kontinuerlig Iu
125
A
Märkdriftspänning
12 till 690
V
Max. märkdriftspänning Ue vid AC
690
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
