Produktinformation

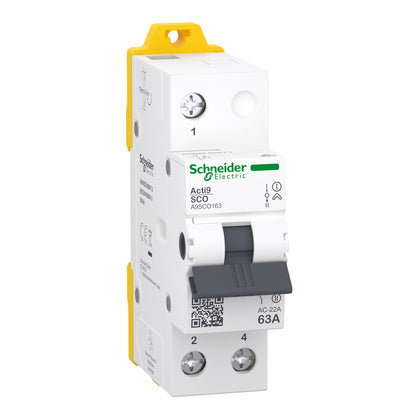

Reservkraftsomkopplare, Acti9, 1P, 63A, 230/240VAC
Denna Acti9-produkt är en reservkraftsomkopplare. Det är en 1-polig strömbrytare med en nominell driftsström på 63 A, och driftsfrekvensen ligger mellan 50 Hz och 60 Hz. Acti9-reservkraftsomkopplare är den perfekta lösningen för lågspänningsdistributionssystem som behöver en kontinuerlig strömförsörjning. De har utvecklats och noggrant testats för att garantera lång livslängd. Denna produkt uppfyller standarden EN/IEC och AS/NZS 60947-3. Den är försedd med CE- och RCM-märkning. Den är avsedd för nyinstallation eller renovering i byggnader. Den elektriska livslängden är 7000 cykler och den mekaniska 10000 cykler. Den har en lägeskontaktindikator och är lämplig för industriell användning. Denna enhet manövreras med vippa och kan låsas med hänglås Den har skruvplintar på både ovansidan och undersidan. Anslutningen är avsedd för solida kopparkablar med ett tvärsnitt på mellan 1 mm² och 25 mm². Anslutningen är avsedd för flexibla kopparkablar eller kopparkablar med hylsa, med ett kabelarea på mellan 1 mm² och 16 mm². Den nominella driftspänningen är 230–240 V växelström. Den nominella isolationsspänningen (Ui) är upp till 690 V. Den nominella impulsspänningen (Uimp) är 6 kV. Den nominella kortslutningsströmmen (Icm) är 1,26 kA (toppvärde). Den nominella kortvariga strömtåligheten (Icw) är 1,26 kA vid 230–240 V växelström under 1 sekund. Den kan monteras på 35 mm DIN-skena i normcentral. Måtten är (B) 26,25 mm x (H) 85 mm x (D) 44 mm. Produktens vikt är 120 g. Föroreningsgraden är 3. Användningskategorin är AC-23A och AC-22A. Avskalningslängden är 12 mm (upptill och nedtill). Åtdragningsmomentet för anslutningen är 4 N·m (upptill och nedtill) för skruvmejsel av typen PZ2. Skyddsklassen är IP20 och blir IP40 när enheten är placerad i normkapsling. Drifttemperaturen är mellan -25 °C och +60 °C.
