Produktinformation

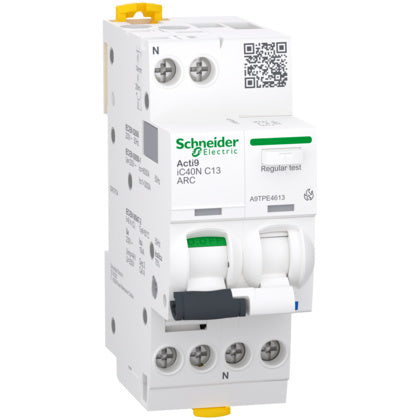

Ljusbågsdetektor, Acti9 iC40N, 1 P+N, 13 A, C-kurva, 6000A
Denna Acti9 iC40 ARC-produkt är en ljusbågsdetektor och på engelska är benämningen för ljusbågsdetektor AFDD, Arc Fault Detection Device. Det är en 1P+N med 1 skyddad pol, märkström 13A och utlösningskurvan är C-karakteristik. Den nominella brytförmågan vid kortslutning är 6000A vid 230VAC enligt EN/IEC 61009-2-1 standard och 10kA vid 230VAC enligt EN/IEC60947-2. Denna dvärgbrytare skyddar kretsar mot kortslutning, överbelastningsström och ljusbågsfel. Dess snabbstängningsmekanism oberoende av manuell drift förbättrar dess livslängd. Dess unika VisiTrip-indikator minskar felsökningstiden genom att visa den felaktiga kretsen och därmed göra det möjligt att snabbt identifiera eventuellt fel. Den har en elektrisk uthållighet som går upp till 10000 cykler och en mekanisk uthållighet som går upp till 20000 cykler Ui-märkspänningen är 250VAC och begränsningsklass 3 (enligt EN/IEC60898-1). Produkten är anpassad för att monteras på en DIN-skena. Bredden i 9 mm delning är 4, dvs 2 normmoduler. Föroreningsgraden är 2. Produktens färg är vit (RAL9003). Måtten är (B) 36mm x (H) 91mm x (D)73mm. Den har skyddsgrad IP20 (enligt IEC/EN 60529 standard) och IP40 monterad i modulkapsling. Denna produkt är kompatibel med EN/IEC 62606, EN/IEC 60898-1 och EN/IEC 60947-2 standard.
