Produktinformation

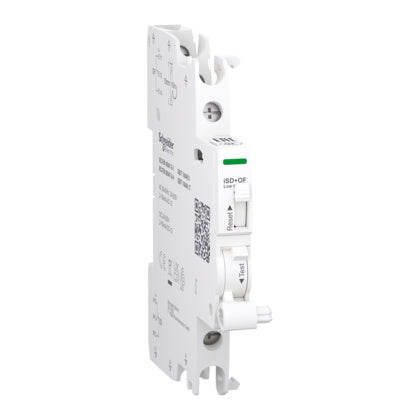

Hjälp/signalkontakt, Acti9 iSD+OF, för iC40, iC60, iCV40, iID, 24-415 V AC, växlande kont, 2 till 100 mA, 0,5 modul
Denna Acti9 produkt har dubbla kontakter, både hjälpkontakt, iOF, och signalkontakt iSD. Den kan användas som OF+SD eller OF+OF. Kontakten iOF följer vippans position oavsett om den manövreras för hand eller löser ut pga fel. Signalkontakten iSD har en funktion med växlande kontakt för felindikering när apparaten löser ut för överström eller kortslutning på dvärgbrytare och för jordfel på jordfelsbrytare. Den är speciellt anpassad för att klara extremt låga strömmar och användningsområden är tex. tuffa miljöer, PLC-drift samt när många kontakter är seriekopplade. Kablarna ansluts på både ovansidan och undersidan. Den är avsedd för dvärgbrytare iC60 med dubbelanslutning, dvs den typ som används i Sverige, dvärgbrytare iC40, jordfelsbrytare iID samt personskyddsbrytare iCV40. Det finns en mekanisk statusindikator och en testfunktionsknapp på framsidan. Ue-märkspänningen är 24VAC till 250AC eller 24VDC till 220VDC. Driftsfrekvensen är 50Hz eller 60Hz. Ie-märkströmmen är 2-100mA vid samtliga märkspänningar. Bredden i 9 mm delning är 1, dvs 0,5 normmoduler. Produktens färg är vit (RAL9003). Måtten är (B) 9mm x (H) 86mm x (D) 73mm. Produktens vikt är 43g. Kapslingsgraden är IP20 vid plinten och IP40 i kapsling. Drifttemperaturen är -35°C till +70°C. Förvaringstemperaturen är -40°C till +85°C. Denna produkt uppfyller standarden EN/IEC 60947-5-4.
