Produktinformation

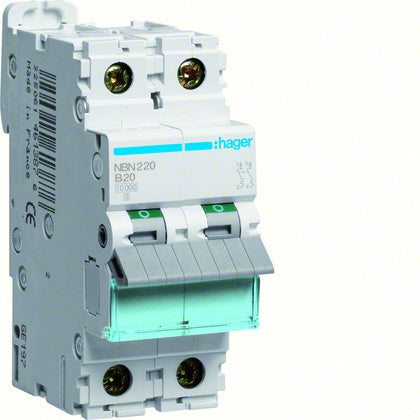

Minibrytare skruvanslutning 2-polig 20A B-karakteristik 10kA
Minibrytare (fd dvärgbrytare) 2-polig med skruvanslutning NBN220 (E-nr:2106729) 20A, B-karakteristik med en brytförmåga på 10kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B-, C- och D-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring. Passar för industri och kommersiella fastigheter. Tillbehör som hjälpkontakter, signalkontakter, shuntutlösare och underspänningsutlösare monteras utan verktyg på minibrytare.
Tillverkare
Hager
Tillv.art.nr
NBN220
EAN
3250614613883
Serie
Minibrytare skruvanslutning 2-polig 20A B-karakteristik 10kA
Kategori
2-pol
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2024-11-24
Informationsplikt enligt REACH
Ja
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Accepteras
UNSPSC
39121600
Lista
21
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
NBN220
Minibrytare (MCB)
Anslutningsbar ledararea entrådigt
1 till 35
mm²
Anslutningsbar ledararea mångtrådig
1 till 25
mm²
Omgivningstemperatur under drift
-25 till 70
°C
Kapslingsklass (IP)
IP20
Bredd i antal modulmellanrum
2
Tillsatsanordningar möjliga
Ja
Föroreningsgrad
2
Överspänningskategori
3
Parallell omkoppling neutralledare
Nej
Strömbegränsningsklass
3
Frekvensområde
50 till 60
Hz
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 400 V
15
kA
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 230 V
30
kA
Brytförmåga vid kortslutning Icn EN 60898 vid 400 V
10
kA
Spänningstyp
AC
Brytförmåga vid kortslutning Icn EN 60898 vid 230 V
10
kA
Impulsskydd märkspänning Uimp
6
kV
Nominell isolationsspänning
500
V
Märkspänning
400
V
Märkström
20
A
Antal avsäkrade poler
2
Antal poler (totalt)
2
Utlösningskarakteristik
B
Inbyggnadsdjup
70
mm
