Produktinformation

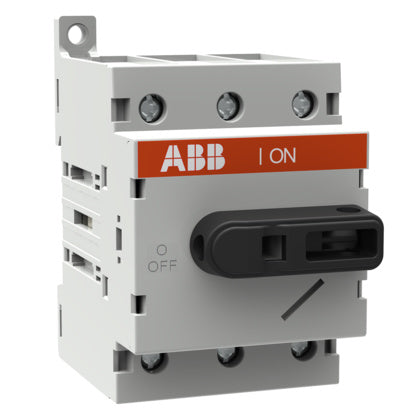

Huvudbrytare för 45 mm standard öppning. OT63ML3, Kan låsas med hänglås i frånslagetläge med ett hänglås.
Huvudbrytare för 45 mm standard öppning. OT16 ... 125M: Kan låsas med hänglås i frånslagetläge med ett hänglås.
Tillverkare
ABB
Tillv.art.nr
1SCA022530R5770
EAN
6417019168838
Serie
pro-M
Kategori
Huvudbrytare och tillbehör
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-10-29
Informationsplikt enligt REACH
Nej
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Undviks
SundaHus
Miljöbedömd SundaHus D
Serie
pro-M
UNSPSC
39121100
Lista
21
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
OT63ML3
Lastfrånskiljare (AC)
Djup
73
mm
Höjd
52.5
mm
Bredd
91.5
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP) framsida
IP20
Huvudströmkretsens anslutningssätt
Skruvanslutning
Material hus/kapsling/stomme
Plast
Kan spärras/låsas
Nej
Typ av kontrollelement
Övrigt
Färg på manöverelement
Svart
Lämplig för inbyggnad i fördelningar
Ja
Lämplig för centralt frontmontage
Nej
Lämplig för fyrhåls frontmontage
Nej
Lämplig för golvmontering
Nej
Apparatbyggsätt
Komplett apparat i kapsling
Spänningsutlösare valbar
Nej
Integrerad motordrift
Nej
Motordrift valbar
Nej
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal poler
3
Villkorad nominell kortslutningsström Iq
50
kA
Omkopplingseffekt vid 400 V
22
kW
Märkuteffekt vid AC-23, 400 V
22
kW
Märkkorttidsströmhållfasthet Icw
1
kA
Märkström vid AC-21, 400 V
80
A
Märkström vid AC-23, 400 V
75
A
Märkström kontinuerlig Iu
63
A
Märkdriftspänning
750
V
Max. märkdriftspänning Ue vid AC
750
V
Antal omkopplare
1
Version med omkastad omkopplare
Nej
Utförande som nödstoppsinstallation
Nej
Utförande som säkerhetsbrytare
Nej
Utförande som service-/reparationsbrytare
Ja
Utförande som huvudbrytare
Ja
