Produktinformation

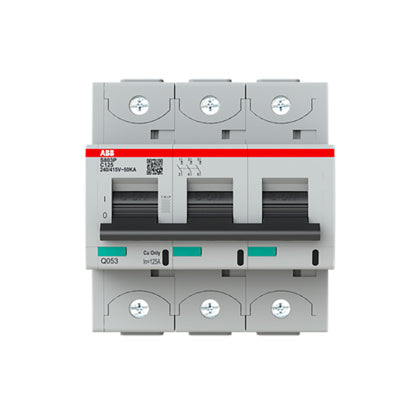

Minibrytare S803P-C125
S800P är serien för 50kA och när hög prestanda krävs. Tack vare dess egenskaper och tillsammans med ett brett utbud av tillgängliga tillbehör är det en lämplig lösning för olika typer av applikationer, inklusive järnväg, datacenter, telekom, förnybara energikällor och allmänna industriella installationer. MCB (Mini Circuit Breaker) har tidigare benämnts som dvärgbrytare och automatsäkring.
Tillverkare
ABB
Tillv.art.nr
2CCG001234R0001
EAN
7612271517038
Serie
S800 (PRO M)
Kategori
3-pol
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2024-01-24
Informationsplikt enligt REACH
Nej
Serie
S800 (PRO M)
UNSPSC
39121500
Lista
21
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
S803P-C125
Minibrytare (MCB)
Anslutningsbar ledararea entrådigt
1 till 70
mm²
Anslutningsbar ledararea mångtrådig
1 till 50
mm²
Omgivningstemperatur under drift
-40 till 70
°C
Kapslingsklass (IP)
IP20
Bredd i antal modulmellanrum
5
Tillsatsanordningar möjliga
Ja
Föroreningsgrad
3
Överspänningskategori
3
Parallell omkoppling neutralledare
Nej
Infällt montage
Nej
Strömbegränsningsklass
3
Förlusteffekt
28.2
W
Frekvensområde
50 till 60
Hz
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 400 V
50
kA
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 230 V
50
kA
Brytförmåga vid kortslutning Icn EN 60898 vid 400 V
15
kA
Spänningstyp
AC/DC
Brytförmåga vid kortslutning Icn EN 60898 vid 230 V
15
kA
Impulsskydd märkspänning Uimp
6
kV
Nominell isolationsspänning
690
V
Märkspänning
400
V
Märkström
125
A
Antal avsäkrade poler
3
Antal poler (totalt)
3
Utlösningskarakteristik
C
Inbyggnadsdjup
82.5
mm
