Produktinformation

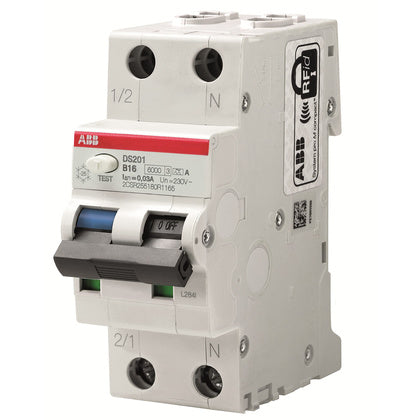

Personskyddsbrytare DS201 B20 A300
DS201-serien är en 1P + N personskyddsbrytare i två-modulars bredd för att skydda mot överbelastning och kortslutningsströmmar.
Tillverkare
ABB
Tillv.art.nr
2CSR255180R3205
EAN
8012542643814
Serie
Personskyddsbrytare DS201 B20 A300
Kategori
1+N Kar B
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-12-23
Informationsplikt enligt REACH
Nej
UNSPSC
39121500
Lista
21
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
DS201 B20 A300
Personskyddsbrytare (RCBO)
Anslutningsbar ledararea mångtrådig
0.75 till 16
mm²
Kapslingsklass (IP)
IP20
Version med skydd mot felutlösning
Nej
Inbyggnadsdjup
69
mm
Bredd i antal modulmellanrum
2
Omgivningstemperatur under drift
-25 till 55
°C
Föroreningsgrad
2
Överspänningskategori
3
Med förreglingsfunktion
Nej
Parallell omkoppling neutralledare
Ja
Utlösningskarakteristik
B
Frekvens
Övrigt
Spänningstyp
AC
Överspänningsströmkapacitet
0
kA
Avbrytskarakteristik
Ej fördröjd
Nominell kortslutningskapacitet lcn (EN 61009-1)
6
kA
Nominell kortslutningsbrytkapacitet IEC 60947-2
10
kA
Nominell kortslutningskapacitet (EN 61009)
6
kA
Förlusteffekt
5.7
W
Strömbegränsningsklass
3
Läckströmstyp
A
Monteringsmetod
DIN-skena
Nominell felström
0.3
A
Märkström
20
A
Impulsskydd märkspänning Uimp
4
kV
Nominell isolationsspänning
500
V
Märkspänning
240
V
Antal avsäkrade poler
1
Antal poler (totalt)
2
