Produktinformation

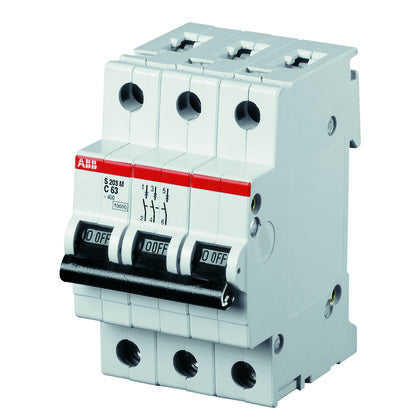

Minibrytare S203M-D25 märkström 25A 3-pol utlösningskaraktäristik D brytförmåga 10kA
System Pro M compact S200M är en modern serie av lättmonterade Minibrytare (fd dvärgbrytare). De har två olika utlösningsmekanismer, den termiska utlösningsmekanismen för överbelastningsskydd samt den elektromekaniska utlösningsmekanismen för kortslutningsskydd. De finns i olika karaktäristik (B, C, D, K, Z), konfigurationer (1P, 1P + N, 2P, 3P, 3P + N, 4P), brytarkapacitet (upp till 10kA vid 230/400V AC) och märkström (upp till 63A). Alla Minibrytare (fd dvärgbrytare) i S200M-serien uppfyller IEC/EN 60898-1 och IEC/EN 60947-2. MCB (Mini Circuit Breaker) har tidigare benämnts som dvärgbrytare och automatsäkring.
Tillverkare
ABB
Tillv.art.nr
2CDS273001R0251
EAN
4016779601078
Serie
S200
Kategori
3-pol
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2026-03-12
Informationsplikt enligt REACH
Nej
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Undviks
Serie
S200
UNSPSC
39121603
Lista
21
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
S203M-D25
Minibrytare (MCB)
Explosionssäker
Nej
Anslutningsbar ledararea entrådigt
0.75 till 35
mm²
Anslutningsbar ledararea mångtrådig
0.75 till 25
mm²
Omgivningstemperatur under drift
-25 till 55
°C
Kapslingsklass (IP)
IP20
Bredd i antal modulmellanrum
3
Tillsatsanordningar möjliga
Ja
Föroreningsgrad
3
Överspänningskategori
3
Parallell omkoppling neutralledare
Nej
Infällt montage
Nej
Strömbegränsningsklass
3
Förlusteffekt
9.3
W
Frekvensområde
50 till 60
Hz
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 400 V
15
kA
Brytförmåga vid kortslutning Icu IEC 60947-2 vid 230 V
25
kA
Brytförmåga vid kortslutning Icn EN 60898 vid 400 V
10
kA
Spänningstyp
AC/DC
Brytförmåga vid kortslutning Icn EN 60898 vid 230 V
10
kA
Impulsskydd märkspänning Uimp
4
kV
Nominell isolationsspänning
440
V
Märkspänning
400
V
Märkström
25
A
Antal avsäkrade poler
3
Antal poler (totalt)
3
Utlösningskarakteristik
D
Inbyggnadsdjup
69
mm
