Produktinformation

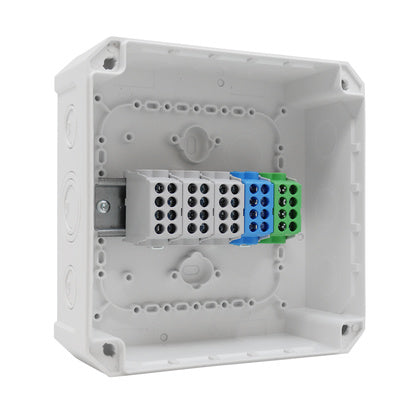

Kopplingsbox utv. med plint 5P 4//25mm², IP66, 180x180x93
Robust och vattentät, IP66, kopplingsbox/dosa. Levereras med en 5-polig plint med 4a anslutningar/pol för 1,5-25mm² Cu eller Al och en DIN-skena. Kan med fördel användas som stigarlåda för enkel och säker fördelning av stigarkabel både inom - och utomhus. Vit färg på kapsling och plomber bart lock som har kvartsvars skruv av plast. Knock-outs på sidorna för 5xM40/32/25, 5xM32/25, 2xM25/20 och 2xM20. Bottendelen har knock-outs för 2XM32/25. Medföljer dubbelmembrangenomföringar, 2st M20, 2st M25 samt 3st M32. Kapslingen kan fästas på vägg via ovala interna montagehål eller med medföljande externa fästen. Certifierad enl. VDE,. CE märkt.
Tillverkare
Eldon Installation
Tillv.art.nr
KPLB425V
EAN
7333189024264
Serie
Kopplingsbox utv. med plint 5P 4//25mm², IP66, 180x180x93
Kategori
Dosor
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2024-08-08
Informationsplikt enligt REACH
Nej
UNSPSC
39121300
Lista
14
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
KPLB425V
Kopplings-/Apparatdosa för utanpåliggande montage
För Ex-zon damm
Ingen
För Ex-zon gas
Ingen
Explosionstestat utförande
Nej
Drifttemperaturområde
-20 till 70
°C
Väderbeständig
Ja
Med avskärmning
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand
Ingen
Nominell isolationsspänning
690
V
Plomberbar
Ja
Gjutmassa medföljer
Nej
Fastsättning lock/kåpa
Bajonettanslutning
Gjutbar
Nej
Transparent lock/kåpa
Nej
Utförande lock/kåpa
Monteringslock
Kapslingsklass (IP)
IP66
Färg
Vit
Ytskydd
Övrigt
Halogenfri
Ja
Material
Plast
Med dragavlastning
Nej
Typ av kapslingsgenomföring
Förprägling
Ihopkopplingsbar
Nej
Antal inkluderade kabelförskruvningar
7
Djup
93
mm
Bredd
180
mm
Längd
180
mm
Intag bakifrån
Ja
Antal intag
14
För rördiameter
40 mm
Montering under vatten
Nej
Montering i jord/mark
Nej
Monteringsmetod
Vägg-/Takmontage
Form
Kvadrat
Antal anslutningspunkter per pol
4
Antal poler
5
Max. ledararea
25
mm²
Utrustad med
Skruvklämma
Modell/Utförande
Kopplingsdosa
