Produktinformation

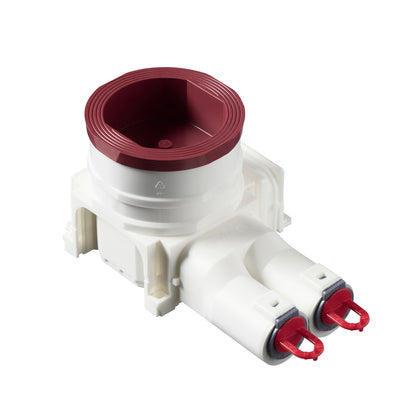

Apparatdosa Hög-16 för ingjutning 82mm
Apparatdosa AUB60H-16 är speciellt designad för ingjutning både off-site och on-site-gjutning. Dosans höjd är 82 mm. Dosan innehåller två inlopp med låsfjädrar för 16mm rör, reduceringarna kan plockas bort och skapar då inlopp för 20 eller 25 mm rör. Ytterligare inlopp kan fästas på andra sidor utan behov av verktyg. Apparatdosan innehåller en roterande, steglöst justerbar installationsring. Installationsringen kan tiltas 0-4º. Doskombinationer kan skapas utan extra tillbehör och dosan har stort innerutrymme. Tillverkad av halogenfritt material (IEC/61249-2-21). Max antal ledare är 30 st.
Tillverkare
ABB
Tillv.art.nr
2TKA00005554
EAN
6438199017723
Serie
System BeTon
Kategori
Apparatdosor
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Melamine
REACH-datum
2025-10-17
Informationsplikt enligt REACH
Ja
Serie
System BeTon
UNSPSC
39121300
Lista
14
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AUB60H-16
Kopplings-/Apparatdosa för infällt montage
Specialtillämpning
Ingen
Studs/Munstycke
Ingen
Krok för armaturmontering
Nej
Lägesfixerad klämma
Nej
Antal poler i klämman
0
Max. ledararea
2.5
mm²
Lufttät
Nej
Med avskärmning
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand
Ingen
Plomberbar
Nej
Fastsättning lock/kåpa
Fastsnäppt
Transparent lock/kåpa
Nej
Utförande lock/kåpa
Konstruktionsskyddskåpa/-lock
Kapslingsklass (IP)
IP3X
Färg
Vit
Ytskydd
Obehandlad
Halogenfri
Ja
Material
Plast
Antal medföljande genomföringar
2
Antal intag
8
Intag bakifrån
Nej
Rörlås, tillval
Nej
Rörlåsning
Ja
För rördiameter
16/20 mm
Kapslingsgenomföring via stegmembran, tillval
Nej
Kapslingsgenomföring via studs, tillval
Ja
Kapslingsgenomföring via förseglingsmembran, tillval
Nej
Kapslingsgenomföring via utbrytningsöppning
Ja
Med skruvar
Ja
Apparatens fastsättning
Skruvning
För antal apparatinsatser
1
Innerdjup
77
mm
Djup
167
mm
Bredd
98
mm
Längd
167
mm
Diameter
71
mm
Utrustad med
Ingen
Kopplingsbar
Ja
Utrustad med roterande ring
Ja
Modell/Utförande
Enkel
Konstruktionstyp
Övrigt
Form
Rund
Monteringsmetod
Betongbyggnad
