Produktinformation

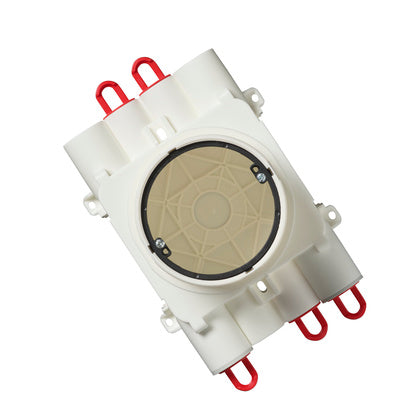

KOPPLINGSDOSA HÖG, FÖR INGJUTNING
Kopplingsdosa AUB67H är speciellt designad för ingjutning både off-site och on-site-gjutning. Dosans höjd är 112 mm. Dosan har flera fasta inlopp med låsfjädrar i två riktningar (4 x 20 mm och 4 x 25 mm). Två 25 mm inlopp har avtagbar 20 mm reducering. Det är möjligt att ansluta fyra 20 mm rör samtidigt i en riktning. Kopplingsdosan innehåller en roterande installationsring, har stort invändigt utrymme och avtagbar baksida. Tillverkad av halogenfritt material (IEC/61249-2-21). Max antal ledare är 40 st.
Tillverkare
ABB
Tillv.art.nr
2TKA00004648
EAN
6438199008837
Serie
KOPPLINGSDOSA HÖG, FÖR INGJUTNING
Kategori
Ingjutningsdosa
Tekniska specifikationer Produktens tekniska egenskaper
Kopplings-/Apparatdosa för infällt montage
Kapslingsgenomföring via förseglingsmembran, tillval
Nej
Kapslingsgenomföring via utbrytningsöppning
Ja
Med skruvar
Ja
Apparatens fastsättning
Skruvning
För antal apparatinsatser
1
Lämplig för vägg-/skivtjocklek
77
mm
Innerdjup
107
mm
Djup
200
mm
Bredd
125
mm
Längd
200
mm
Diameter
125
mm
Utrustad med
Ingen
Kopplingsbar
Ja
Utrustad med roterande ring
Ja
Modell/Utförande
Enkel
Konstruktionstyp
Övrigt
Form
Rund
Monteringsmetod
Betongbyggnad
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Melamine
REACH-datum
2025-10-17
Informationsplikt enligt REACH
Ja
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Undviks
SundaHus
Miljöbedömd SundaHus C-
UNSPSC
39121300
Lista
14
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AUB67H
Kopplings-/Apparatdosa för infällt montage
Specialtillämpning
Ingen
Studs/Munstycke
Ingen
Krok för armaturmontering
Nej
Lägesfixerad klämma
Nej
Antal poler i klämman
0
Max. ledararea
2.5
mm²
Lufttät
Nej
Med avskärmning
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand
Ingen
Plomberbar
Nej
Fastsättning lock/kåpa
Fastsnäppt
Transparent lock/kåpa
Nej
Utförande lock/kåpa
Konstruktionsskyddskåpa/-lock
Kapslingsklass (IP)
IP3X
Färg
Vit
Ytskydd
Obehandlad
Halogenfri
Ja
Material
Plast
Antal medföljande genomföringar
8
Antal intag
8
Intag bakifrån
Nej
Rörlås, tillval
Nej
Rörlåsning
Ja
För rördiameter
20/25 mm
Kapslingsgenomföring via stegmembran, tillval
Nej
Kapslingsgenomföring via studs, tillval
Ja
