Produktinformation

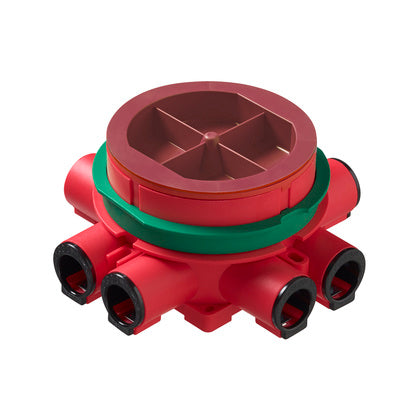

Takdosa för EI30 och EI60 brandklassade tak. Går att montera i enkel och dubbelgips 8-stutsar 16/20mm
Borra hål 84 (max 86 mm), använd dosfräs T80. Dosan har två skruvtorn med ett avstånd på cc 70mm (för M4-skruvar), som passar alla standard lamputtag för tak.
Den gröna ringen som medföljer dosan används i taket med en gipsskiva (12,5 mm) och ringen tas bort vid dubbla gipsskivor (2 x 12,5 mm).
Om gipsskivorna är 15 mm tjocka används medfölrajnde röda adapter ringen. Dosan har ett öppnat inlopp för ett 16/20 mm rör, totalt 8 fasta inlopp. Tillverkad av halogenfritt material (IEC / 61249-2-21) uppfyller lådan IEC / EN60670: 2005 glödtrådstest (850 ° C). Dosans putslock och gröna distansring är tillverkat av återvunnen plast.
Tillverkare
ABB
Tillv.art.nr
2TKA00003942
EAN
6438199005911
Serie
Takdosa för EI30 och EI60 brandklassade tak. Går att montera i enkel och dubbelgips 8-stutsar 16/20mm
Kategori
Kopplingsdosor
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-10-17
Informationsplikt enligt REACH
Ja
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Accepteras
UNSPSC
39121300
Lista
14
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AU70FR
Kopplings-/Apparatdosa för infällt montage
Specialtillämpning
Brandskydd
Studs/Munstycke
Ingen
Krok för armaturmontering
Nej
Lägesfixerad klämma
Nej
Antal poler i klämman
0
Max. ledararea
2.5
mm²
Lufttät
Nej
Med avskärmning
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand
E 60
Plomberbar
Nej
Fastsättning lock/kåpa
Fastsnäppt
Transparent lock/kåpa
Nej
Utförande lock/kåpa
Konstruktionsskyddskåpa/-lock
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP)
IP3X
Färg
Röd
Ytskydd
Obehandlad
Halogenfri
Ja
Material
Plast
Antal medföljande genomföringar
8
Antal intag
8
Intag bakifrån
Nej
Rörlås, tillval
Nej
Rörlåsning
Ja
För rördiameter
16 mm
Kapslingsgenomföring via stegmembran, tillval
Nej
Kapslingsgenomföring via studs, tillval
Ja
Kapslingsgenomföring via förseglingsmembran, tillval
Nej
Kapslingsgenomföring via utbrytningsöppning
Nej
Med skruvar
Nej
Apparatens fastsättning
Skruvning
För antal apparatinsatser
1
Lämplig för vägg-/skivtjocklek
12 till 30
mm
Innerdjup
50
mm
Djup
120
mm
Bredd
120
mm
Längd
120
mm
Diameter
92
mm
Utrustad med
Ingen
Kopplingsbar
Nej
Utrustad med roterande ring
Nej
Modell/Utförande
Enkel
Konstruktionstyp
Övrigt
Form
Rund
Monteringsmetod
Övrigt
