Produktinformation
FÖRGR.DON 1-FAS 7 TUG VIT

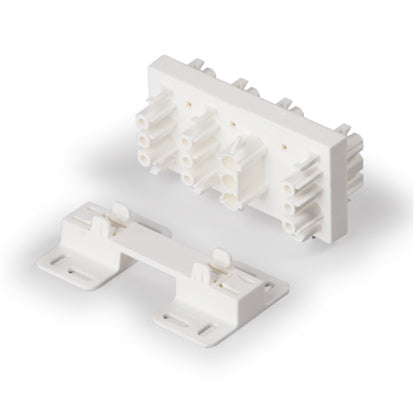

Förgreningdonet NAD36.W har en ingående matning som kopplas till hylskontakt och sju utgångar som kopplas till stickkontakter. Kontakterna som kopplas till förgreningsdonet är angivna i kopplingsschemat. Förgreningsdonet kan fästas på t.ex. en monteringsplatta med monteringsfoten som följer med. Foten skruvas fast med 4 skruvar, max. ø 4,2mm. Förgreningsdonet ryms också delvis in i en armaturskena som är min. 70mm bred, varvid separat monteringsfot inte är nödvändig.
Tillverkare
Legrand
Tillv.art.nr
NAD36.W
EAN
6418677724152
Serie
Ensto Net
Kategori
Fördelningsdon
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2026-02-04
Informationsplikt enligt REACH
Ja
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Undviks
Serie
Ensto Net
UNSPSC
26121500
Lista
12
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
NAD36.W
Fördelningsblock för snabbkopplade installationssystem
Monteringsmöjlighet
Med separat adapter
Utförande av integrerad koppling
Ingen
Utförande av fördelare
Distributionskopplingsplint
Bredd
51
mm
Höjd
100
mm
Längd
45
mm
Märkstötspänning
4
kV
Föroreningsgrad
2
Ytbehandling av kontakter
Försilvrad
Kontaktmaterial
Koppar/Zink CuZn
Material hus/kapsling/stomme
PA (polyamid)
Max. kontinuerligt temperaturmotstånd dragavlastning
70
°C
Max. kontinuerligt temperaturmotstånd kontaktdel
70
°C
Halogenfri
Ja
Typ av låsning
Integrerad i insticksanslutning
Färg kodning/kontaktinsats
Vit
Mekanisk kodning
Ja
Polmärkning/-kodning
L, N, PE
Antal utgångar
7
Antal ingångar
1
Kapslingsklass (IP)
IP20
Antal poler
3
Märkström
20
A
Märkspänning
250
V
