Produktinformation

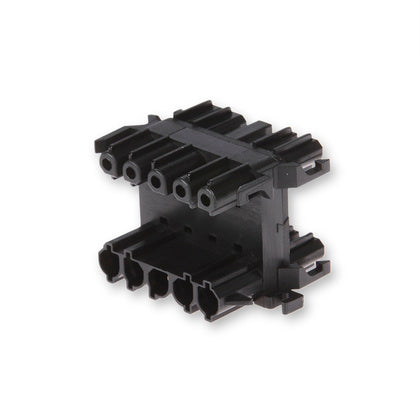

FÖRGRENINGSBLOCK SV 5P
Förgreningsdonet har en matning för hylskontakt och tre utgångar för stickkontakter. Kontakterna som kopplas till förgreningsdonet är definierade i kopplingsschemat. Förgreningsdonet kan vid behov monteras på underlaget med två skruvar, max. ø 3,5 mm, fastsättningshålens avstånd 58 mm.
Tillverkare
Legrand
Tillv.art.nr
NAD5.B
EAN
6418677114809
Serie
FÖRGRENINGSBLOCK SV 5P
Kategori
Fördelningsblock
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
24.0000 kgCO2e/st
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2026-02-04
Informationsplikt enligt REACH
Ja
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Undviks
UNSPSC
43221702
Lista
12
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
NAD5.B
Fördelningsblock för snabbkopplade installationssystem
Monteringsmöjlighet
Med separat adapter
Utförande av integrerad koppling
Ingen
Utförande av fördelare
Distributionskopplingsplint
Bredd
65
mm
Höjd
44
mm
Längd
46
mm
Märkstötspänning
4
kV
Föroreningsgrad
2
Ytbehandling av kontakter
Försilvrad
Kontaktmaterial
Koppar/Zink CuZn
Material hus/kapsling/stomme
PA (polyamid)
Max. kontinuerligt temperaturmotstånd dragavlastning
70
°C
Max. kontinuerligt temperaturmotstånd kontaktdel
70
°C
Halogenfri
Ja
Typ av låsning
Integrerad i insticksanslutning
Färg kodning/kontaktinsats
Svart
Mekanisk kodning
Ja
Polmärkning/-kodning
3, N, PE, 2, 1
Antal utgångar
3
Antal ingångar
1
Kapslingsklass (IP)
IP20
Antal poler
5
Märkström
20
A
Märkspänning
250
V
