Produktinformation

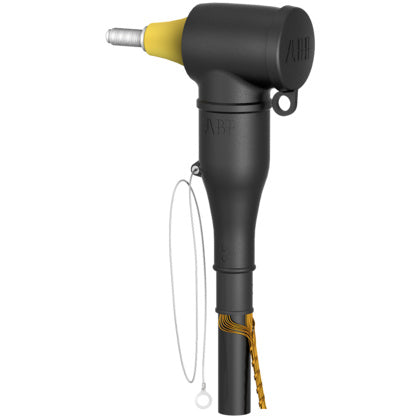

Skärmad parallellanslutning avsedd att kopplas till kabelanslutning CSE-A 24630. 24 kV, 630 A.
Används med PEX- eller EPR-isolerade 1- eller 3-ledarkablar. För inom- och utomhus. Uppfyller krav enligt CENELEC HD 629.1 S2. Levereras i 3-fassatser kompletta med kabelskor med brytskruvar, skruvanslutning, fältstyrande adapter och integrerad jordledare för gummikroppen. Vid 3-ledarkabel med gemensam skärm måste partskärmningssats användas.
Tillverkare
NKT HV Cables
Tillv.art.nr
6234.1288.1
EAN
7350114432307
Serie
Skärmad parallellanslutning avsedd att kopplas till kabelanslutning CSE-A 24630. 24 kV, 630 A.
Kategori
Anslutning, don, klämmor och plint
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2023-10-23
Informationsplikt enligt REACH
Nej
UNSPSC
39121400
Lista
07
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
CSEP-A 24630-02
Anslutningsdon för mellan- och högspänningskabel
Längd
123
mm
Höjd
314
mm
Bredd
85
mm
Jordkabellängd
0.7
m
Nominell ledararea
95 till 300
mm²
Kabelsko inkluderad
Ja
Avskärmad
Ja
Lämpligt för antal ledare/kärnor
1
Ledarens anslutningssätt
Skruvanslutning
Typ av kontaktdon
T-anslutning
Märkström (EN 50180/EN 50181)
C (630 A)
Märkspänning U0/U (Um)
12/20 (24) kV
Lämplig för användning utomhus
Ja
Lämplig för användning inomhus
Ja
