Produktinformation

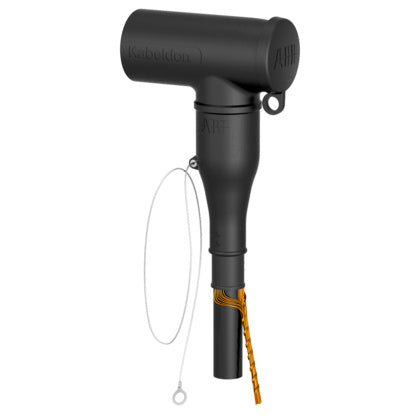

Skärmad kabelanslutning för PEX- eller EPR-isolerade 1- eller 3-ledarkablar. 12 kV, 630 A. 95-300 mm2.
Kan installeras inom- och utomhus. Passar standardgenomföringar typ ytterkona enligt EN 50181. Uppfyller krav enligt CENELEC HD 629.1 S2. Kabelanslutningen innehåller både kapacitiv testpunkt med skydd och integrerad jordningstråd. Levereras i 3-fassatser kompletta med kabelskor, skruvanslutning och fältstyrande adapter. Vid 3-ledarkabel med gemensam skärm måste partskärmningssats användas.
Tillverkare
NKT HV Cables
Tillv.art.nr
6234.1228.1
EAN
7350114432178
Serie
Skärmad kabelanslutning för PEX- eller EPR-isolerade 1- eller 3-ledarkablar. 12 kV, 630 A. 95-300 mm2.
Kategori
Anslutning och don
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2023-10-23
Informationsplikt enligt REACH
Nej
UNSPSC
43222602
Lista
07
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
CSE-A 12630-02
Anslutningsdon för mellan- och högspänningskabel
Längd
181
mm
Höjd
256
mm
Bredd
81
mm
Jordkabellängd
0.7
m
Nominell ledararea
95 till 300
mm²
Kabelsko inkluderad
Ja
Avskärmad
Ja
Lämpligt för antal ledare/kärnor
1
Ledarens anslutningssätt
Skruvanslutning
Typ av kontaktdon
T-anslutning
Märkström (EN 50180/EN 50181)
C (630 A)
Märkspänning U0/U (Um)
6/10 (12) kV
Lämplig för användning utomhus
Ja
Lämplig för användning inomhus
Ja
