Produktinformation

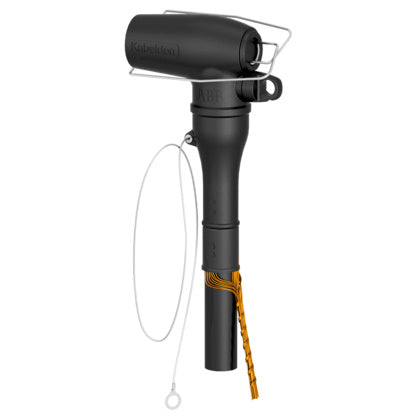

Skärmad vinklad kabelanslutning för PEX- eller EPR-isolerade 1- eller 3-ledarkablar. 24 kV, 250 A. 25-95 mm2.
Kan installeras inom- och utomhus. Passar standardgenomföringar typ ytterkona enligt EN 50181. Uppfyller krav enligt CENELEC HD 629.1 S2. Kabelanslutningen innehåller både kapacitiv testpunkt med skydd och integrerad jordningstråd. Levereras i 3-fassatser kompletta med kabelskor, skruvanslutning och fältstyrande adapter. Vid 3-ledarkabel med gemensam skärm måste partskärmningssats användas.
Tillverkare
NKT HV Cables
Tillv.art.nr
6234.1215.0
EAN
7350114432079
Serie
Skärmad vinklad kabelanslutning för PEX- eller EPR-isolerade 1- eller 3-ledarkablar. 24 kV, 250 A. 25-95 mm2.
Kategori
Anslutning och don
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2023-10-23
Informationsplikt enligt REACH
Nej
UNSPSC
43222602
Lista
07
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
CSE-A 24250-02
Anslutningsdon för mellan- och högspänningskabel
Längd
153
mm
Höjd
211
mm
Bredd
63
mm
Jordkabellängd
0.7
m
Nominell ledararea
25 till 95
mm²
Kabelsko inkluderad
Ja
Avskärmad
Ja
Ledarens anslutningssätt
Skruvanslutning
Typ av kontaktdon
T-anslutning
Märkström (EN 50180/EN 50181)
A (250 A)
Märkspänning U0/U (Um)
12/20 (24) kV
Lämplig för användning utomhus
Ja
Lämplig för användning inomhus
Ja
