Produktinformation

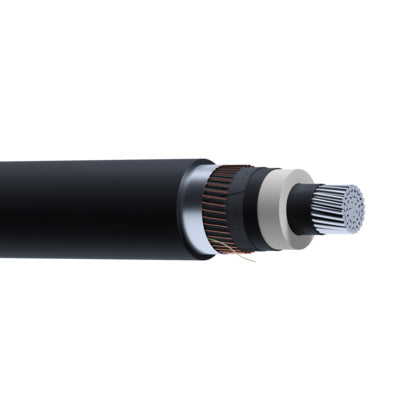

AXLJ-TT E Path 1x240/35 24kV
Totaltät distributionskabel med en ledare, för användning utomhus i 3-fas förband. Förläggning i rör och mark/vatten. Kabeln är både radiellt- och längsvattentät. Nedplöjningsbar. Kabelfamlijen är inklluderad i E Path vilket är Prysmians hållbarhetskoncept för utvärdering och design av produker. Kabelns yttermantel är till 90% av återvunnen PE.
Tillverkare
Prysmian
Tillv.art.nr
20479703-0
Serie
AXLJ-TT E Path 24kV
Kategori
AXLJ-TT 24 kV
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Halogenfri (IEC 60754-1)
Ja
Röktäthet (EN IEC 61034-2)
Nej
Flamskydd (IEC 60332-3-25, Cat D)
Nej
Flamskydd (IEC 60332-3-24, Cat C)
Nej
Flamskydd (IEC 60332-3-23, Cat B)
Nej
Flamskydd (IEC 60332-3-22, Cat A)
Nej
Flamskydd (IEC 60332-3-21, Cat A F/R)
Nej
Flamskydd (IEC 60332-1-2)
Nej
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
35
mm²
Koncentrisk ledare
Koppar
Antal extraledare
0
Kabeln tvärvattentät
Ja
Armering/Förstärkning
Ingen
Skyddsbarriär
Al/PE
Blymantling
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Med skyddsledare
Ja
Fiberoptikelement
Nej
Laminerad mantling
Ja
Partmärkning
Ingen
Märkning ledare (HD 308 S2)
Nej
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
1
Ledarform
Rund
Resistans ledare vid 20°C
0.125
Ohm/km
Antal trådar
37
Kategori ledare
Klass 2 = Fåtrådig
Diameter ledare
18
mm
Nominell ledararea
240
mm²
Ledaryta
Blank
Material ledare
Aluminium
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2023-10-03
Informationsplikt enligt REACH
Nej
Serie
AXLJ-TT E Path 24kV
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
AXLJ-TT 24kV
Kraftkabel >= 1 kV, för fast installation
Elektrisk funktionalitet (Circuit integrity) vid brand (BS 8491)
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (BS 8434-2)
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (BS 6387 CWZ)
Nej
Med gnagarskydd
Nej
Certifierad som flygplatsbelysningskabel
Nej
Lämplig som högspänningskabel
Nej
Lämplig som mellanspänningskabel
Ja
Certifierad för fartygsinstallationer
Nej
Lämplig som installationskabel
Nej
Lämplig för markförläggning
Ja
Märkspänning U
20
kV
Märkspänning U0
12
kV
Tillåten omgivningstemperatur under drift utan vibrationer
-60
°C
Tillåten omgivningstemperatur under montering/hantering
-20 till 40
°C
Max. tillåten temperatur ledare
90
°C
Vikt
1600
kg/km
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
380
mm
Ytterdiameter (ca)
38
mm
Höjd kabel (ca)
38
mm
Bredd kabel (ca)
38
mm
Oljebeständig enligt EN IEC 60811-404
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (EN 50200 Annex E)
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (EN 50200)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-3)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-2)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-1)
Ingen
Syrahalt (EN 13501-6)
Ingen
Brinnande droppar/partiklar (EN 13501-6)
Ingen
Rökutveckling (EN 13501-6)
Ingen
Brandklass (EN13501-6)
Ingen
Halogenfri (IEC 60754-3)
Ja
Halogenfri (IEC 60754-2)
Ja
