Produktinformation

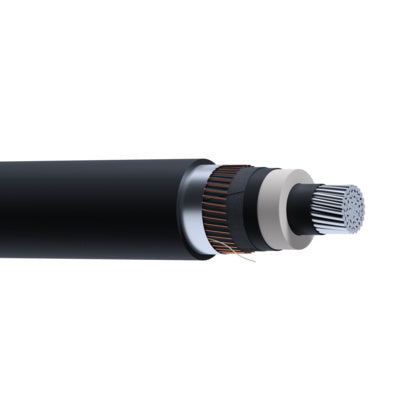

AXLJ-TT E Path 1x95/25 12kV T500
Totaltät distributionskabel med en ledare, för användning utomhus i 3-fas förband. Förläggning i rör och mark/vatten. Kabeln är både radiellt- och längsvattentät. Nedplöjningsbar. Kabelfamlijen är inklluderad i E Path vilket är Prysmians hållbarhetskoncept för utvärdering och design av produker. Kabelns yttermantel är till 90% av återvunnen PE.
Tillverkare
Prysmian
Tillv.art.nr
20491668-5
Serie
AXLJ-TT E Path 1x95/25 12kV T500
Kategori
AXLJ-TT 12 kV
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Längd
500
m
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2023-10-03
Informationsplikt enligt REACH
Nej
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
AXLJ-TT 12kV
Kraftkabel >= 1 kV, för fast installation
Lämplig som högspänningskabel
Nej
Lämplig som mellanspänningskabel
Ja
Lämplig som installationskabel
Nej
Lämplig för markförläggning
Ja
Märkspänning U
10
kV
Märkspänning U0
6
kV
Tillåten omgivningstemperatur under drift utan vibrationer
-60
°C
Tillåten omgivningstemperatur under montering/hantering
-20 till 65
°C
Max. tillåten temperatur ledare
90
°C
Vikt
800
kg/km
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
270
mm
Ytterdiameter (ca)
27
mm
Höjd kabel (ca)
27
mm
Bredd kabel (ca)
27
mm
Halogenfri (IEC 60754-3)
Ja
Halogenfri (IEC 60754-2)
Ja
Halogenfri (IEC 60754-1)
Ja
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
25
mm²
Kabeln tvärvattentät
Ja
Blymantling
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Med skyddsledare
Ja
Fiberoptikelement
Nej
Laminerad mantling
Ja
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
1
Ledarform
Rund
Resistans ledare vid 20°C
0.32
Ohm/km
Antal trådar
19
Kategori ledare
Klass 2 = Fåtrådig
Diameter ledare
11.4
mm
Nominell ledararea
95
mm²
Ledaryta
Blank
Material ledare
Aluminium
