Produktinformation

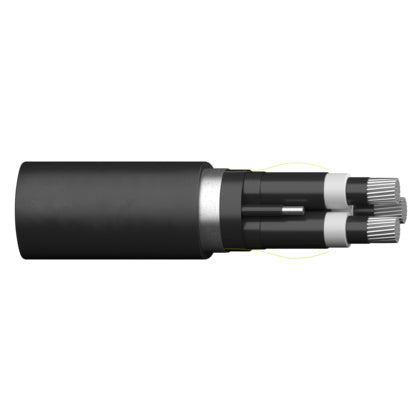

AXALJ-TT 3x150/35 ALCL 12kV T500
Totaltät mellanspänningskabel. Skärmen består av korrosionsskyddad aluminum och kabeln har kompletterats med två stycken starka rivtrådar för enklare och säkrare avmantling. Radiell vattentätning genom ett aluminiumlaminat limmat mot manteln och längsvattentätning med svällband. Kabeln är i första handutvecklad för nedplöjning i mark, men klarar tack vare sin robusta konstruktion de påfrestningar som uppstår vid sjöförläggning i insjöar utanströmmande vatten och vid begränsat djup.
Tillverkare
Prysmian
Tillv.art.nr
20387994
EAN
7330384724876
Serie
AXALJ-TT 3x150/35 ALCL 12kV T500
Kategori
AXALJ-TT 12 kV
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2024-06-01
Informationsplikt enligt REACH
Nej
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
AXALJ-TT ALCL 12 kV
Kraftkabel >= 1 kV, för fast installation
Elektrisk funktionalitet (Circuit integrity) vid brand (BS 8491)
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (BS 8434-2)
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (BS 6387 CWZ)
Nej
Certifierad som flygplatsbelysningskabel
Nej
Lämplig som högspänningskabel
Ja
Lämplig som mellanspänningskabel
Ja
Certifierad för fartygsinstallationer
Nej
Lämplig som installationskabel
Nej
Lämplig för markförläggning
Ja
Märkspänning U
10
kV
Märkspänning U0
6
kV
Tillåten omgivningstemperatur under montering/hantering
-20 till 65
°C
Max. tillåten temperatur ledare
90
°C
Vikt
2735
kg/km
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
455.2
mm
Ytterdiameter (ca)
56.9
mm
Höjd kabel (ca)
56.9
mm
Bredd kabel (ca)
56.9
mm
Oljebeständig enligt EN IEC 60811-404
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (EN 50200 Annex E)
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (EN 50200)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-3)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-2)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-1)
Ingen
Syrahalt (EN 13501-6)
Ingen
Brinnande droppar/partiklar (EN 13501-6)
Ingen
Rökutveckling (EN 13501-6)
Ingen
Brandklass (EN13501-6)
Ingen
Halogenfri (IEC 60754-3)
Ja
Halogenfri (IEC 60754-2)
Ja
Halogenfri (IEC 60754-1)
Ja
Röktäthet (EN IEC 61034-2)
Nej
Flamskydd (IEC 60332-3-25, Cat D)
Nej
Flamskydd (IEC 60332-3-24, Cat C)
Nej
Flamskydd (IEC 60332-3-23, Cat B)
Nej
Flamskydd (IEC 60332-3-22, Cat A)
Nej
Flamskydd (IEC 60332-3-21, Cat A F/R)
Nej
Flamskydd (IEC 60332-1-2)
Nej
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
35
mm²
Koncentrisk ledare
Aluminium
Kabeln tvärvattentät
Ja
Skyddsbarriär
Al/PE
Blymantling
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Fiberoptikelement
Nej
Laminerad mantling
Ja
Partmärkning
Ingen
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
3
Ledarform
Rund
Kategori ledare
Klass 2 = Fåtrådig
Nominell ledararea
150
mm²
Ledaryta
Blank
Material ledare
Aluminium
