Produktinformation

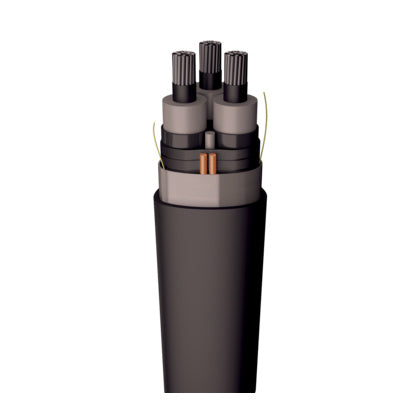

AXCLJ-TT 3x150/25 24kV T500
Totaltät mellanspänningskabel. Skärmen är uppbyggd av koppartrådar parallellt med AL band. Kabeln har kompletterats med två stycken starka rivtrådar för enklare och säkrare avmantling. Radiell vattentätning genom ett aluminiumlaminat limmat mot manteln och längsvattentätning med svällband. Kabeln är i första handutvecklad för nedplöjning i mark, men klarar tack vare sin robusta konstruktion de påfrestningar som uppstår vid sjöförläggning i insjöar utan strömmande vatten och vid begränsat djup.
Tillverkare
Prysmian
Tillv.art.nr
20206424
EAN
7330384721721
Serie
AXCLJ-TT
Kategori
AXALJ-TT 24 kV
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Längd
500
m
Rexel klassificering
REACH-datum
2024-06-01
Informationsplikt enligt REACH
Nej
Serie
AXCLJ-TT
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
AXCLJ-TT 24 kV
Kraftkabel >= 1 kV, för fast installation
Lämplig som mellanspänningskabel
Ja
Lämplig för markförläggning
Ja
Märkspänning U
20
kV
Märkspänning U0
12
kV
Tillåten omgivningstemperatur under montering/hantering
-20 till 60
°C
Max. tillåten temperatur ledare
90
°C
Vikt
3373
kg/km
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
532
mm
Ytterdiameter (ca)
66.5
mm
Höjd kabel (ca)
66.5
mm
Bredd kabel (ca)
66.5
mm
Syrahalt (EN 13501-6)
Ingen
Brinnande droppar/partiklar (EN 13501-6)
Ingen
Rökutveckling (EN 13501-6)
Ingen
Brandklass (EN13501-6)
Ingen
Halogenfri (IEC 60754-3)
Ja
Halogenfri (IEC 60754-2)
Ja
Halogenfri (IEC 60754-1)
Ja
Röktäthet (EN IEC 61034-2)
Ja
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
25
mm²
Koncentrisk ledare
Koppar
Antal extraledare
0
Kabeln tvärvattentät
Ja
Blymantling
Nej
Biledare
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Fiberoptikelement
Nej
Laminerad mantling
Ja
Partmärkning
Ingen
Märkning ledare (HD 308 S2)
Nej
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
3
Ledarform
Rund
Kategori ledare
Klass 2 = Fåtrådig
Nominell ledararea
150
mm²
Ledaryta
Blank
Material ledare
Aluminium
