Produktinformation

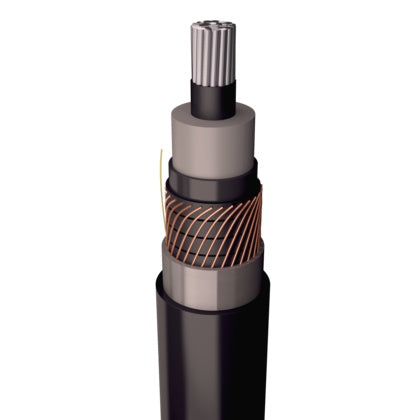

AXQJ-TT Pure 1x630/50 24kV T500
AXQJ-TT Pure är en CPR-klassad halogenfri, flamskyddad distributionskabel för användning inom- och utomhus i 3-fas förband. Kabeln är självslocknande och vid händelse av brand är den lilla, tunna, ljusa rök som utvecklas icke-korrosiv samt fri från dioxiner. Öppen fast förläggning inom- och utomhus, i rör samt mark/vatten. Kabeln är radiellt vattentät samt längsvattentät vilket ger extra trygghet i ett längre perspektiv. Kan plöjas med försiktighet.
Tillverkare
Prysmian
Tillv.art.nr
20217599
EAN
7330384720762
Serie
AXQJ-TT Pure
Kategori
AXQJ-TT 24kV
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Längd
500
m
Rexel klassificering
REACH-datum
2024-06-01
Informationsplikt enligt REACH
Nej
Serie
AXQJ-TT Pure
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
AXQJ-TT Pure 24 kV
Kraftkabel >= 1 kV, för fast installation
Lämplig som mellanspänningskabel
Ja
Lämplig för markförläggning
Ja
Märkspänning U
20
kV
Märkspänning U0
12
kV
Tillåten omgivningstemperatur under montering/hantering
-20 till 60
°C
Max. tillåten temperatur ledare
90
°C
Vikt
3447
kg/km
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
515
mm
Ytterdiameter (ca)
51.5
mm
Höjd kabel (ca)
51.5
mm
Bredd kabel (ca)
51.5
mm
Syrahalt (EN 13501-6)
a1
Brinnande droppar/partiklar (EN 13501-6)
d2
Rökutveckling (EN 13501-6)
s2
Brandklass (EN13501-6)
Dca
Halogenfri (IEC 60754-3)
Ja
Halogenfri (IEC 60754-2)
Ja
Halogenfri (IEC 60754-1)
Ja
Röktäthet (EN IEC 61034-2)
Ja
Flamskydd (IEC 60332-1-2)
Ja
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
50
mm²
Koncentrisk ledare
Koppar
Antal extraledare
0
Kabeln tvärvattentät
Ja
Blymantling
Nej
Biledare
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Fiberoptikelement
Nej
Laminerad mantling
Ja
Partmärkning
Ingen
Märkning ledare (HD 308 S2)
Nej
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
1
Ledarform
Rund
Kategori ledare
Klass 2 = Fåtrådig
Nominell ledararea
50
mm²
Ledaryta
Blank
Material ledare
Aluminium
