Produktinformation

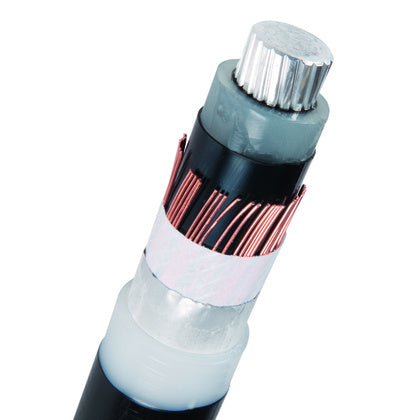

AXLJ-F TTCL 1X630/35 12kV T500
AXLJ-F TTCL är en längs- och tvär- vattentät, halogenfri, PEX-isolerad, kopparskärmad 1-ledarkabel med rund aluminiumledare och PE-mantel.
Tillverkare
Nexans
Tillv.art.nr
21205698-201-05
EAN
7330000132764
Serie
AXLJ-F TTCL 12kV
Kategori
FXLJ-RMF KOMBI 12 kV
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Ja
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
Övrigt
Nominell tvärsnittsarea koncentrisk ledare
35
mm²
Koncentrisk ledare
Koppar
Kabeln tvärvattentät
Ja
Skyddsbarriär
Al/PE
Blymantling
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Fiberoptikelement
Nej
Laminerad mantling
Ja
Partmärkning
Ingen
Märkning ledare (HD 308 S2)
Nej
Specifikation kärnisolering
XLPE (VPE)
Antal ledare/kärnor
1
Ledarform
Rund
Resistans ledare vid 20°C
0.0469
Ohm/km
Kategori ledare
Klass 2 = Fåtrådig
Nominell ledararea
630
mm²
Ledaryta
Blank
Material ledare
Aluminium
Längd
500
m
Rexel klassificering
REACH-datum
2026-01-13
Informationsplikt enligt REACH
Nej
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Accepteras
Serie
AXLJ-F TTCL 12kV
UNSPSC
26121629
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
21205698-201-05
Kraftkabel >= 1 kV, för fast installation
Med gnagarskydd
Nej
Lämplig som mellanspänningskabel
Ja
Lämplig för markförläggning
Ja
Märkspänning U
12
kV
Märkspänning U0
7
kV
Tillåten omgivningstemperatur under drift utan vibrationer
-40 till 70
°C
Tillåten omgivningstemperatur under montering/hantering
-20 till 50
°C
Max. tillåten temperatur ledare
90
°C
Vikt
2850
kg/km
Max. draghållfasthet under installationen
18.9
kN
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
470
mm
Ytterdiameter (ca)
47
mm
Syrahalt (EN 13501-6)
Ingen
Brinnande droppar/partiklar (EN 13501-6)
Ingen
Rökutveckling (EN 13501-6)
Ingen
Brandklass (EN13501-6)
Ingen
Halogenfri (IEC 60754-2)
Ja
