Produktinformation

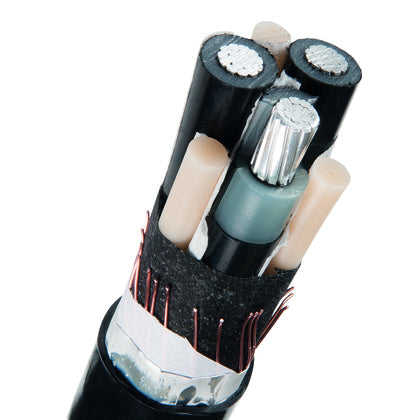

AXQJ TT 3X240/35 24kV SV T500
AXQJ TT är en längs- och tvärvattentät, halogenfri, PEX-isolerad och HFFR-mantlad mellanspänningskabel med komprimerade runda fåtrådiga aluminiumledare. Kabeln har en skärm av glödgad koppartråd i kombination med ett heltäckande aluminiumband.
Tillverkare
Nexans
Tillv.art.nr
21237898-201-05
EAN
7330000189508
Serie
AXQJ TT 3X240/35 24kV SV T500
Kategori
AXQJ-TT 24kV
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Längd
500
m
Rexel klassificering
REACH-datum
2026-01-13
Informationsplikt enligt REACH
Nej
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
21237898-201-05
Kraftkabel >= 1 kV, för fast installation
Med gnagarskydd
Nej
Certifierad som flygplatsbelysningskabel
Nej
Lämplig som högspänningskabel
Nej
Lämplig som mellanspänningskabel
Ja
Certifierad för fartygsinstallationer
Nej
Lämplig som installationskabel
Nej
Lämplig för markförläggning
Ja
Märkspänning U
24
kV
Märkspänning U0
14
kV
Tillåten omgivningstemperatur under drift utan vibrationer
-40 till 70
°C
Tillåten omgivningstemperatur under montering/hantering
-10 till 50
°C
Max. tillåten temperatur ledare
90
°C
Vikt
5652
kg/km
Max. draghållfasthet under installationen
21.6
kN
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
608
mm
Ytterdiameter (ca)
76
mm
Oljebeständig enligt EN IEC 60811-404
Ja
Syrahalt (EN 13501-6)
a2
Brinnande droppar/partiklar (EN 13501-6)
d2
Rökutveckling (EN 13501-6)
s2
Brandklass (EN13501-6)
Dca
Halogenfri (IEC 60754-2)
Ja
Röktäthet (EN IEC 61034-2)
Ja
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
35
mm²
Koncentrisk ledare
Koppar
Kabeln tvärvattentät
Ja
Skyddsbarriär
Al/PE
Blymantling
Nej
Biledare
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Med skyddsledare
Ja
Fiberoptikelement
Nej
Laminerad mantling
Ja
Partmärkning
Ingen
Märkning ledare (HD 308 S2)
Nej
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
Övrigt
Antal ledare/kärnor
3
Ledarform
Rund
Resistans ledare vid 20°C
0.125
Ohm/km
Kategori ledare
Klass 2 = Fåtrådig
Nominell ledararea
240
mm²
Ledaryta
Blank
Material ledare
Aluminium
