Produktinformation

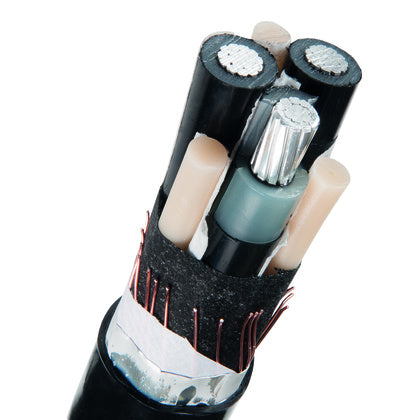

AXCLIGHT TT 3X240/35 24kV T500
Axclight TT är en längs- och tvärvattentät, halogenfri, PEX-isolerad, CU-skärmad mellanspänningskabel.
Tillverkare
Nexans
Tillv.art.nr
21231698-201-05
EAN
7330000189072
Serie
AXCLIGHT TT 3X240/35 24kV T500
Kategori
FXLJ-RMF KOMBI 24 kV
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Längd
500
m
Rexel klassificering
GWP-total (A1-A3)
31.4646 kgCO2e/m
EPD/PEP dokument
EPD
REACH-datum
2026-01-13
Informationsplikt enligt REACH
Nej
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
21231698-201-05
Kraftkabel >= 1 kV, för fast installation
Lämplig som mellanspänningskabel
Ja
Lämplig för markförläggning
Ja
Märkspänning U
24
kV
Märkspänning U0
14
kV
Tillåten omgivningstemperatur under drift utan vibrationer
-40 till 70
°C
Tillåten omgivningstemperatur under montering/hantering
-20 till 50
°C
Max. tillåten temperatur ledare
90
°C
Vikt
4640
kg/km
Max. draghållfasthet under installationen
21.6
kN
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
760
mm
Ytterdiameter (ca)
76
mm
Syrahalt (EN 13501-6)
Ingen
Brinnande droppar/partiklar (EN 13501-6)
Ingen
Rökutveckling (EN 13501-6)
Ingen
Brandklass (EN13501-6)
Ingen
Halogenfri (IEC 60754-2)
Ja
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
Övrigt
Nominell tvärsnittsarea koncentrisk ledare
35
mm²
Koncentrisk ledare
Koppar
Kabeln tvärvattentät
Ja
Skyddsbarriär
Al/PE
Blymantling
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Fiberoptikelement
Nej
Laminerad mantling
Ja
Partmärkning
Ingen
Märkning ledare (HD 308 S2)
Nej
Specifikation kärnisolering
XLPE (VPE)
Antal ledare/kärnor
3
Ledarform
Rund
Resistans ledare vid 20°C
0.125
Ohm/km
Kategori ledare
Klass 2 = Fåtrådig
Nominell ledararea
240
mm²
Ledaryta
Blank
Material ledare
Aluminium
