Produktinformation

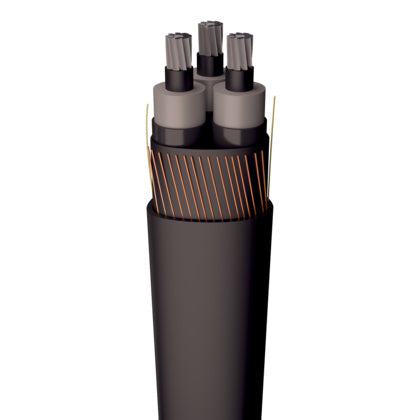

AXLJ-RMF 3x50/16 LT 36kV T500
AXLJ-RMF är en treledarkabel för ersättning av oisolerad luftledning. Mycket lämplig för mark/vattenförläggning tack vare PE-mantelns mycket låga vattenabsorption och mycket goda skydd mot vattendiffusion. Kabeln är utvecklad för nedplöjning i mark, men klarar påfrestningar som uppstår vid sjöförläggning i insjöar utan strömmande vatten och vid begränsat djup. Används ofta som distributionskabel i lokalnät. Även mer och mer i Vindkraftparker. Skärm av koncentriska koppartrådar.
Tillverkare
Prysmian
Tillv.art.nr
20102138
EAN
7330384711210
Serie
AXLJ-RMF LT 36kV
Kategori
AXLJ-RMF 36 kV kraftkabel
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Längd
500
m
Rexel klassificering
REACH-datum
2024-06-01
Informationsplikt enligt REACH
Nej
Antal vid FP
500
Serie
AXLJ-RMF LT 36kV
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
AXLJ-RMF 36 kV
Kraftkabel >= 1 kV, för fast installation
Lämplig som mellanspänningskabel
Ja
Lämplig för markförläggning
Ja
Märkspänning U
30
kV
Märkspänning U0
18
kV
Tillåten omgivningstemperatur under montering/hantering
-20 till 60
°C
Max. tillåten temperatur ledare
90
°C
Vikt
2374
kg/km
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
505.6
mm
Ytterdiameter (ca)
63.2
mm
Höjd kabel (ca)
63.2
mm
Bredd kabel (ca)
63.2
mm
Syrahalt (EN 13501-6)
Ingen
Brinnande droppar/partiklar (EN 13501-6)
Ingen
Rökutveckling (EN 13501-6)
Ingen
Brandklass (EN13501-6)
Ingen
Halogenfri (IEC 60754-3)
Ja
Halogenfri (IEC 60754-2)
Ja
Halogenfri (IEC 60754-1)
Ja
Röktäthet (EN IEC 61034-2)
Ja
Längsvattentät skärm
Nej
Längsvattentäta ledare
Ja
Ledande beläggning
Nej
Kabelgeometri
Övrigt
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
16
mm²
Koncentrisk ledare
Koppar
Antal extraledare
0
Kabeln tvärvattentät
Nej
Blymantling
Nej
Biledare
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Fiberoptikelement
Nej
Laminerad mantling
Nej
Partmärkning
Ingen
Märkning ledare (HD 308 S2)
Nej
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
3
Ledarform
Rund
Kategori ledare
Klass 2 = Fåtrådig
Nominell ledararea
50
mm²
Ledaryta
Blank
Material ledare
Aluminium
