Produktinformation

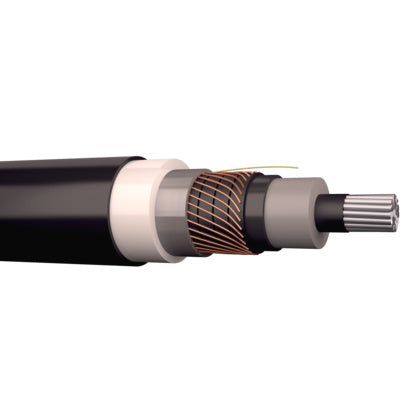

AXLJ-TTCL 1x95/25 24kV
AXLJ-TTCL TSLF är en halogenfri, en-ledar distributionskabel för användning utomhus i 3-fas förband. Förläggning i rör och mark/vatten. Kabeln är både radiellt- och längsvattentät vilket ger extra trygghet i ett längre perspektiv. Lämplig för nedplöjning. Yttermanteln är försedd med ett ledande skikt vilket möjliggör mantelprovning både före (på trumman), under och efter förläggning (innan kabelschakten återfylls). AXLJ-TTCL TSLF finns även som högspänningskabel.
Tillverkare
Prysmian
Tillv.art.nr
20102179-0
Serie
AXLJ-TTCL TSLF 24kV
Kategori
AXLJ-TTCL TSLF 24 kV
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2024-06-01
Informationsplikt enligt REACH
Nej
Serie
AXLJ-TTCL TSLF 24kV
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
AXLJ-TTCL TSLF 24 kV
Kraftkabel >= 1 kV, för fast installation
Lämplig som mellanspänningskabel
Ja
Lämplig för markförläggning
Ja
Märkspänning U
20
kV
Märkspänning U0
12
kV
Tillåten omgivningstemperatur under montering/hantering
-20 till 60
°C
Max. tillåten temperatur ledare
90
°C
Vikt
973
kg/km
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
313
mm
Ytterdiameter (ca)
31.3
mm
Höjd kabel (ca)
31.3
mm
Bredd kabel (ca)
31.3
mm
Syrahalt (EN 13501-6)
Ingen
Brinnande droppar/partiklar (EN 13501-6)
Ingen
Rökutveckling (EN 13501-6)
Ingen
Brandklass (EN13501-6)
Ingen
Halogenfri (IEC 60754-3)
Ja
Halogenfri (IEC 60754-2)
Ja
Halogenfri (IEC 60754-1)
Ja
Röktäthet (EN IEC 61034-2)
Ja
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Ja
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
25
mm²
Koncentrisk ledare
Koppar
Antal extraledare
0
Kabeln tvärvattentät
Ja
Blymantling
Nej
Biledare
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Fiberoptikelement
Nej
Laminerad mantling
Ja
Partmärkning
Ingen
Märkning ledare (HD 308 S2)
Nej
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
1
Ledarform
Rund
Kategori ledare
Klass 2 = Fåtrådig
Nominell ledararea
95
mm²
Ledaryta
Blank
Material ledare
Aluminium
