Produktinformation

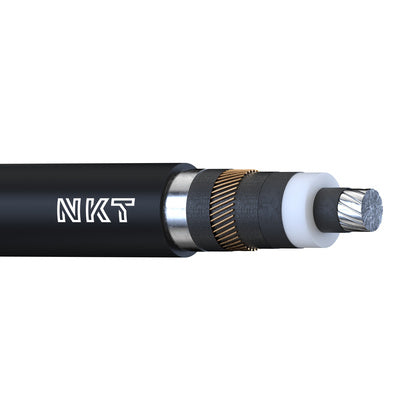

AXALJ-F-TT 12/20(24) kV 1x630/35 T500
Kabel för fast förläggning i mark, vatten och rör. Montagevänlig vid låga temperaturer. Tillverkad av material för enkel återvinning.
Tillverkare
NKT
Tillv.art.nr
120182004D0500
Serie
AXALJ-F-TT 12/20(24) kV 1x630/35 T500
Kategori
AXALJ-TT 24 kV
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Längd
500
m
Rexel klassificering
REACH-datum
2025-11-05
Informationsplikt enligt REACH
Nej
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
Enkelledare 24 kV
Kraftkabel >= 1 kV, för fast installation
Med gnagarskydd
Nej
Certifierad som flygplatsbelysningskabel
Nej
Lämplig som högspänningskabel
Nej
Lämplig som mellanspänningskabel
Ja
Certifierad för fartygsinstallationer
Nej
Lämplig som installationskabel
Nej
Lämplig för markförläggning
Ja
Märkspänning U
20
kV
Märkspänning U0
12
kV
Max. tillåten temperatur ledare
90
°C
Vikt
3290
kg/km
Max. draghållfasthet under installationen
18900
kN
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
520
mm
Ytterdiameter (ca)
52
mm
Höjd kabel (ca)
52
mm
Bredd kabel (ca)
52
mm
Oljebeständig enligt EN IEC 60811-404
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (EN 50200 Annex E)
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (EN 50200)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-3)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-2)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-1)
Ingen
Syrahalt (EN 13501-6)
Ingen
Brinnande droppar/partiklar (EN 13501-6)
Ingen
Rökutveckling (EN 13501-6)
Ingen
Brandklass (EN13501-6)
Ingen
Halogenfri (IEC 60754-3)
Nej
Halogenfri (IEC 60754-2)
Ja
Halogenfri (IEC 60754-1)
Nej
Röktäthet (EN IEC 61034-2)
Nej
Flamskydd (IEC 60332-3-25, Cat D)
Nej
Flamskydd (IEC 60332-3-24, Cat C)
Nej
Flamskydd (IEC 60332-3-23, Cat B)
Nej
Flamskydd (IEC 60332-3-22, Cat A)
Nej
Flamskydd (IEC 60332-3-21, Cat A F/R)
Nej
Flamskydd (IEC 60332-1-2)
Nej
Längsvattentät skärm
Ja
Längsvattentäta ledare
Ja
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
35
mm²
Koncentrisk ledare
Koppar
Antal extraledare
0
Kabeln tvärvattentät
Ja
Armering/Förstärkning
Ingen
Skyddsbarriär
Al/PE
Blymantling
Nej
Biledare
Nej
Skärm
Ja
yttre ledande skikt
Ja
Inre ledande skikt
Ja
Med skyddsledare
Nej
Fiberoptikelement
Nej
Laminerad mantling
Nej
Partmärkning
Ingen
Märkning ledare (HD 308 S2)
Nej
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
1
Ledarform
Rund
Kategori ledare
Klass 2 = Fåtrådig
Nominell ledararea
630
mm²
Ledaryta
Blank
Material ledare
Aluminium
