Produktinformation

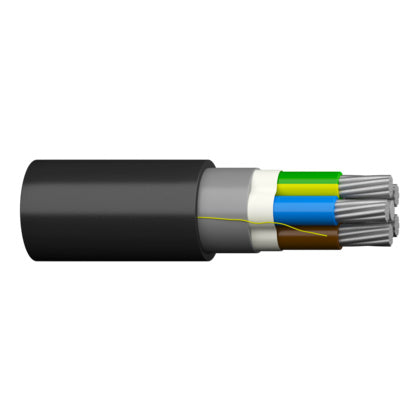

SE-N1XE-AR Filled 5G25 T500 0,6/1 kV
Oskärmad kraftkabel med rivtråd för lätt avmantling, vanligen använd som distributionskabel, serviskabel. Används för fast förläggning i luft, mark eller vatten utomhus. Lämplig för plöjning. Fylld kabel ger en runt tvärsnitt och en mer lättarbetad produkt
Tillverkare
Prysmian
Tillv.art.nr
20074958
EAN
4741532131577
Serie
SE-N1XE-AR Filled 5G25 T500 0,6/1 kV
Kategori
SE-N1XE
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2023-10-03
Informationsplikt enligt REACH
Nej
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
SE-N1XE-AR Filled 0,6/1 k
Kraftkabel >= 1 kV, för fast installation
Med gnagarskydd
Nej
Certifierad som flygplatsbelysningskabel
Nej
Lämplig som högspänningskabel
Nej
Lämplig som mellanspänningskabel
Nej
Certifierad för fartygsinstallationer
Nej
Lämplig för markförläggning
Ja
Märkspänning U
1
kV
Märkspänning U0
0.6
kV
Tillåten omgivningstemperatur under drift utan vibrationer
-60 till 60
°C
Tillåten omgivningstemperatur under montering/hantering
-20 till 60
°C
Max. tillåten temperatur ledare
90
°C
Vikt
825
kg/km
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
208
mm
Ytterdiameter (ca)
26
mm
Höjd kabel (ca)
26
mm
Bredd kabel (ca)
26
mm
Elektrisk funktionalitet (Circuit integrity) vid brand (EN 50200 Annex E)
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (EN 50200)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-3)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-2)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-1)
Ingen
Syrahalt (EN 13501-6)
Ingen
Brinnande droppar/partiklar (EN 13501-6)
Ingen
Rökutveckling (EN 13501-6)
Ingen
Brandklass (EN13501-6)
Ingen
Halogenfri (IEC 60754-3)
Ja
Halogenfri (IEC 60754-2)
Ja
Halogenfri (IEC 60754-1)
Ja
Röktäthet (EN IEC 61034-2)
Nej
Flamskydd (IEC 60332-3-25, Cat D)
Nej
Flamskydd (IEC 60332-3-24, Cat C)
Nej
Flamskydd (IEC 60332-3-23, Cat B)
Nej
Flamskydd (IEC 60332-3-22, Cat A)
Nej
Flamskydd (IEC 60332-3-21, Cat A F/R)
Nej
Flamskydd (IEC 60332-1-2)
Nej
Längsvattentät skärm
Nej
Längsvattentäta ledare
Nej
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
PE (polyeten)
Material yttre mantel
PO (polyolefin)
Koncentrisk ledare
Ingen
Kabeln tvärvattentät
Nej
Armering/Förstärkning
Ingen
Skyddsbarriär
Ingen
Blymantling
Nej
Biledare
Nej
Skärm
Nej
yttre ledande skikt
Nej
Inre ledande skikt
Nej
Med skyddsledare
Ja
Fiberoptikelement
Nej
Laminerad mantling
Nej
Partmärkning
Färg
Märkning ledare (HD 308 S2)
Ja
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
5
Ledarform
Rund
Resistans ledare vid 20°C
1.2
Ohm/km
Kategori ledare
Klass 2 = Fåtrådig
Diameter ledare
5.8
mm
Nominell ledararea
25
mm²
Ledaryta
Blank
Material ledare
Aluminium
