Produktinformation

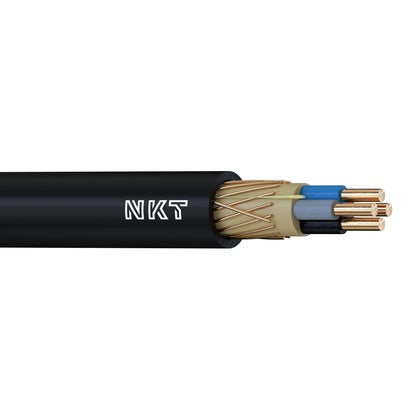

Halogenfri skärmad 1 kV kabel
Halogenfri kabel som vid brand avger rök med
låg röktäthet och som är fri från korrosiva gaser.
4-ledarna med full skärmarea för användning i 5-
ledarsystem. Fast förläggning,
inom- och utomhus, i rör samt i mark/vatten.
Tillverkare
NKT
Tillv.art.nr
112701017D1000
EAN
7394479012231
Serie
EXQJ Dca
Kategori
EXQJ
Tekniska specifikationer Produktens tekniska egenskaper
Kraftkabel >= 1 kV, för fast installation
Längd
1000
m
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-05
Informationsplikt enligt REACH
Nej
Serie
EXQJ Dca
UNSPSC
26121600
Lista
00
Förlängd ansvarstid enligt ALEM-09
A
Leverantörens typbeteckning
Kopparkabel 1 kV LSZH
Kraftkabel >= 1 kV, för fast installation
Med gnagarskydd
Nej
Certifierad som flygplatsbelysningskabel
Nej
Lämplig som högspänningskabel
Nej
Lämplig som mellanspänningskabel
Nej
Certifierad för fartygsinstallationer
Nej
Lämplig som installationskabel
Nej
Lämplig för markförläggning
Ja
Märkspänning U
1
kV
Märkspänning U0
0.6
kV
Tillåten omgivningstemperatur under drift utan vibrationer
-40 till 70
°C
Tillåten omgivningstemperatur under montering/hantering
-20 till 70
°C
Max. tillåten temperatur ledare
90
°C
Vikt
683
kg/km
Minsta tillåtna böjradie, stationär tillämpning/permanent installation
143
mm
Ytterdiameter (ca)
17.86
mm
Oljebeständig enligt EN IEC 60811-404
Nej
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-3)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-2)
Ingen
Elektrisk funktionalitet (Circuit integrity) vid brand (IEC 60331-1)
Ingen
Syrahalt (EN 13501-6)
a2
Brinnande droppar/partiklar (EN 13501-6)
d2
Rökutveckling (EN 13501-6)
s2
Brandklass (EN13501-6)
Dca
Halogenfri (IEC 60754-3)
Ja
Halogenfri (IEC 60754-2)
Ja
Halogenfri (IEC 60754-1)
Ja
Röktäthet (EN IEC 61034-2)
Ja
Flamskydd (IEC 60332-3-25, Cat D)
Nej
Flamskydd (IEC 60332-3-24, Cat C)
Nej
Flamskydd (IEC 60332-3-23, Cat B)
Nej
Flamskydd (IEC 60332-3-22, Cat A)
Nej
Flamskydd (IEC 60332-3-21, Cat A F/R)
Nej
Flamskydd (IEC 60332-1-2)
Ja
Längsvattentät skärm
Nej
Längsvattentäta ledare
Nej
Ledande beläggning
Nej
Kabelgeometri
Rund
Färg yttre mantel
Svart
Specifikation material yttre mantel
Övrigt
Material yttre mantel
PO (polyolefin)
Nominell tvärsnittsarea koncentrisk ledare
10
mm²
Koncentrisk ledare
Koppar
Antal extraledare
0
Kabeln tvärvattentät
Nej
Armering/Förstärkning
Ingen
Skyddsbarriär
Ingen
Blymantling
Nej
Biledare
Nej
Skärm
Ja
yttre ledande skikt
Nej
Inre ledande skikt
Nej
Med skyddsledare
Nej
Fiberoptikelement
Nej
Laminerad mantling
Nej
Partmärkning
Färg
Märkning ledare (HD 308 S2)
Ja
Specifikation kärnisolering
XLPE (VPE)
Material kärnisolering
PO (polyolefin)
Antal ledare/kärnor
4
Ledarform
Rund
Resistans ledare vid 20°C
1.83
Ohm/km
Kategori ledare
Klass 1 = Entrådig
Nominell ledararea
10
mm²
Ledaryta
Blank
Material ledare
Koppar
